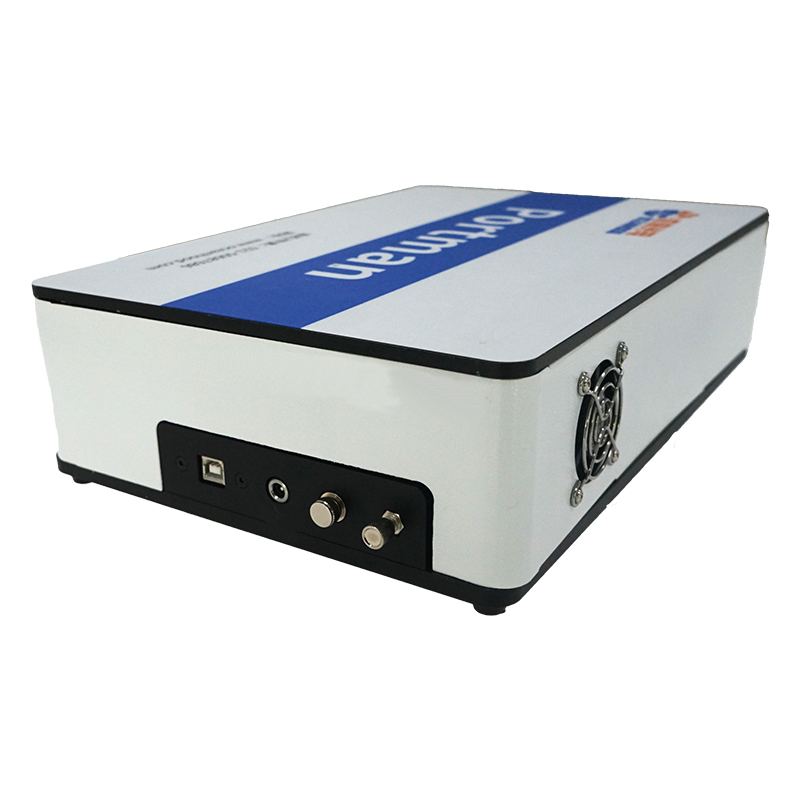

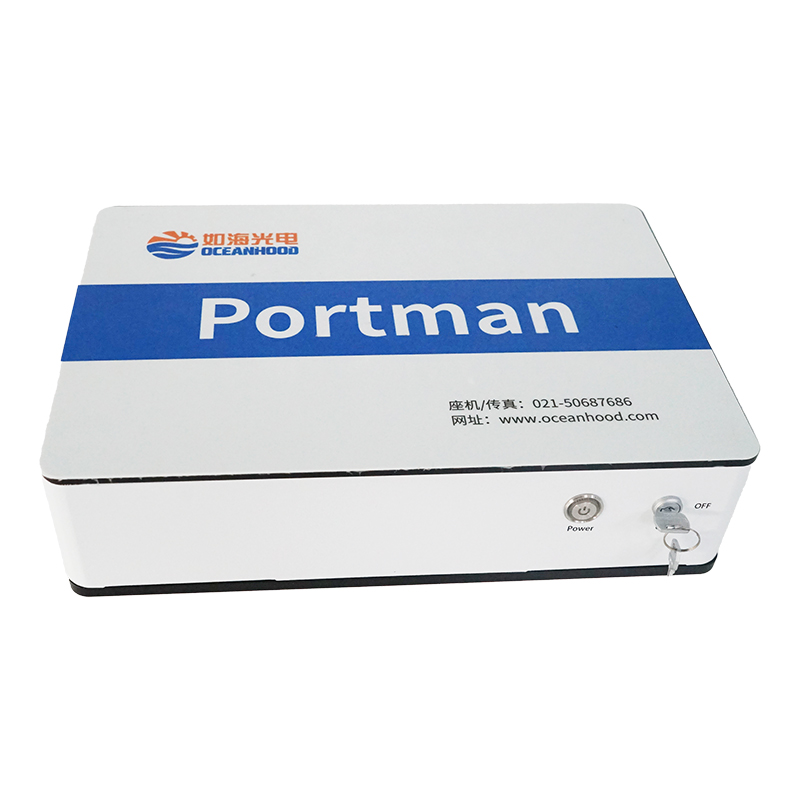

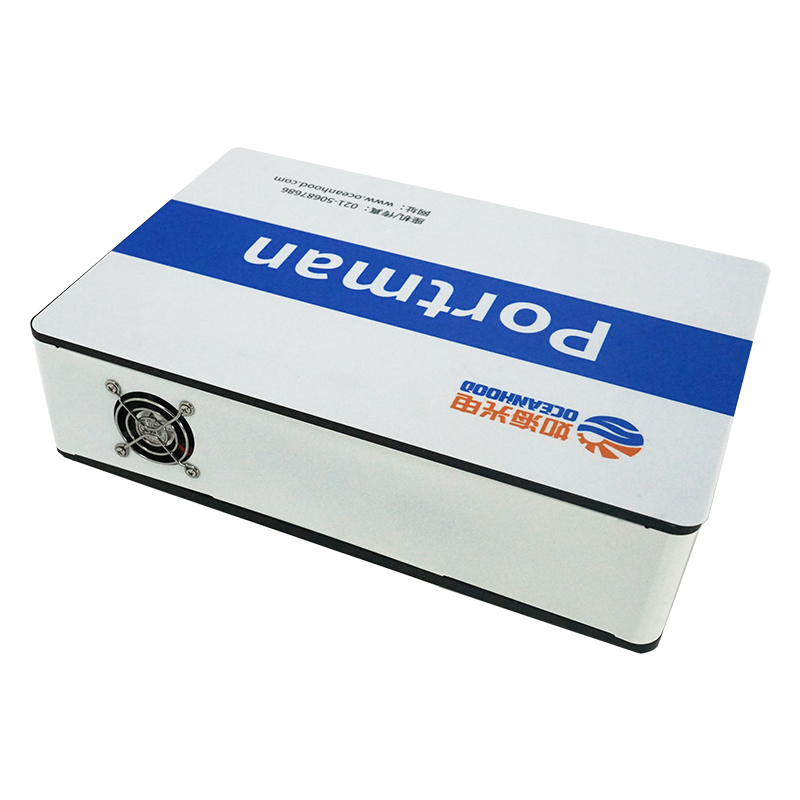

Portman便攜式拉曼光譜儀是面向?qū)嶒?yàn)室和現場檢測等多種場景的小型拉曼光譜儀。設備主機可以根據客戶需求和應用配置不同的激發波長、光譜范圍和分辨率。符合IIIB激光安全等級要求的激光器可由軟件控制和設定，為客戶提供一鍵式的數據采集體驗。多樣化的采樣附件滿足客戶對于固體、液體、粉末等不同形狀的樣品測量要求。針對性的微區采樣附件、浸入式探頭可以實現SERS、二維材料、珠寶、在線化工、生物醫藥和制藥等多種復雜場景。軟件配置拉曼光譜去熒光、信號提取、識別以及數據庫管理等功能。Portman已經被廣泛應用于食品安全、國防安全、珠寶鑒定、醫藥等需對原材料快速篩選、現場快速檢測及物質分析鑒定等行業。
特點列表
◆ 平臺化設計，常規配置532nm、633nm、785nm、1064nm波長，可以根據客戶需求進行定制；
◆ 高分辨率：最小2.5 cm-1；
◆ 光纖探頭設計，可以適配顯微鏡、現場測量和浸入式測量等多種測量場；軟件功能豐富：配置豐富光譜處理分析算法，可選擇云端光譜數據管理。
規格說明
Portman規格參數 |
| 項目 |
值 |
| 尺寸 |
300 ×210 × 80 mm |
| 重量 |
4.4kg |
| 光譜頻移示值誤差 |
≤3cm-1 |
| 光譜頻移重復性 |
≤1cm-1 |
| 積分時間 |
8ms-30min |
| 激光器類型 |
Class IIIB Laser。符合21 CFR |
| 激光器線寬 |
≤0.1nm |
| 激光峰值波長 |
λc±0.5 nm |
| 激光器輸出接口 |
FC/PC |
| 光譜儀輸入接口 |
SMA905 |
| 通訊接口 |
USB |
| 電源規格 |
電源適配器，5V4A |
| 工作溫度 |
0-40℃ |
| 工作濕度 |
5-80% |
其他信息
1、產品簡介
Portman便攜式拉曼光譜儀是面向?qū)嶒?yàn)室和現場檢測等多種場景的小型拉曼光譜儀。設備主機可以根據客戶需求和應用配置不同的激發波長、光譜范圍和分辨率。符合IIIB激光安全等級要求的激光器可由軟件控制和設定，為客戶提供一鍵式的數據采集體驗。多樣化的采樣附件滿足客戶對于固體、液體、粉末等不同形狀的樣品測量要求。針對性的微區采樣附件、浸入式探頭可以實現SERS、二維材料、珠寶、在線化工、生物醫藥和制藥等多種復雜場景。軟件配置拉曼光譜去熒光、信號提取、識別以及數據庫管理等功能。Portman已經被廣泛應用于食品安全、國防安全、珠寶鑒定、醫藥等需對原材料快速篩選、現場快速檢測及物質分析鑒定等行業。
2、產品特點
2 平臺化設計，常規配置532nm、633nm、785nm、1064nm波長，可以根據客戶需求進行定制；
2 高分辨率：最小2.5 cm-1；
2 光纖探頭設計，可以適配顯微鏡、現場測量和浸入式測量等多種測量場景；
2 軟件功能豐富：配置豐富光譜處理分析算法，可選擇云端光譜數據管理。
3、應用領域
2 科學研究
2 原輔料最小包裝
2 生物制藥反應
2 化工合成反應
2 珠寶考古
2 半導體微納制程
2 食品安全
2 口岸違禁品
2 癌癥診斷
2 SERS增強技術
2 低微材料
2 藥物晶型
2 電化學反應
4、規格參數
產品參數 | Portman |
尺寸： | 300×210×80 mm |
重量： | ~4.4 kg |
光譜頻移示值誤差： | ≤3 cm-1 |
光譜頻移重復性： | ≤1 cm-1 |
積分時間： | 8ms-30 min |
| 1024×58 pixels （可根據客戶需求定制） |
| -25°C（最低） |
激光器類型： | Class IIIB Laser。符合21 CFR |
激光器線寬： | ≤0.1 nm |
激光峰值波長： | lC±0.5 nm |
激光器輸出接口： | FC/PC |
光譜儀輸入接口： | SMA905 |
通訊接口： | USB |
電源規格： | 電源適配器，100-240 VAC，50/60Hz，1.5A |
工作溫度： | 0-40℃ |
工作濕度： | 5-80% |
2 頻移示值誤差，頻移重復性測試標準參照J(rèn)JF1504-2015標準。
2 lc為激光器的中心波長。
5、詳細型號和參數
型號 | 規格 | 激發波長
(nm) | 激發功率
（mw） | 光譜范圍
(cm-1) | 分辨率
(cm-1) | CCD制冷溫度 |
Portman | PR532-T | 532 | 100 | 200-3200 | ~8 | -5℃ |
PR785-T | 785 | 500 | 200-3200 | ~8 | -5℃ |
PR532- D | 532 | 100 | 200-3000 | ~8 | -25℃ |
PR633- D | 633 | 30 | 200-3000 | ~8 | -25℃ |
PR785- D | 785 | 500 | 200-3000 | ~8 | -25℃ |
PR785- D | 785 | 500 | 200-2000 | ~3.5 | -25℃ |
PR1064-D | 1064 | 500 | 200-2500 | ~15 | -25℃ |
2 以上參數僅為標準品參數，分辨率為標準配置25 μm狹縫光譜儀配置參數，可以更換10 μm降低靈敏度獲得更高分辨率，或者更換50 μm狹縫獲得更好靈敏度。
2 實現其他光譜范圍的拉曼光譜系統。
2 拉曼光譜分辨率為全光譜分辨率，如有不同標準，其分辨率指標與該表參數略有不同。測試方法參照JJF1504-2015標準要求。
6、典型光譜

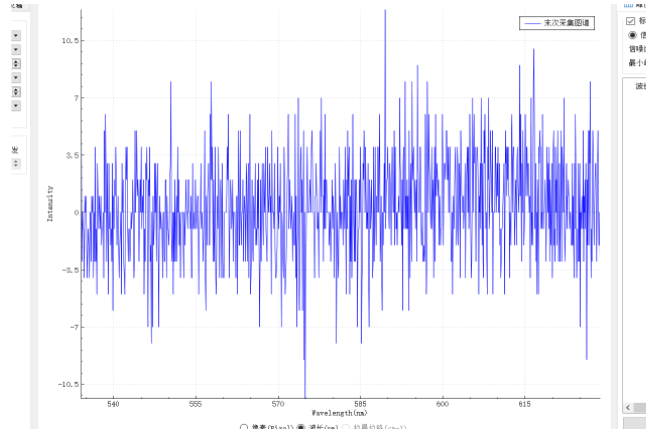

6.1暗噪聲測試譜圖
6.1.1測試條件：積分時間：100ms
6.1.2測試光譜圖
6.2無水乙醇（785 nm）
6.2.1測試條件：積分時間：1000 ms激光功率：500 mW
6.2.2測試光譜圖

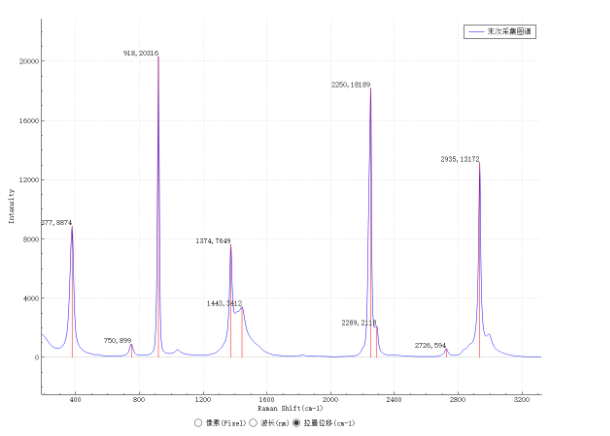

6.3乙腈（785 nm）
6.3.1測試條件：積分時間：1000 ms激光功率：500 mW
6.3.2測試光譜圖

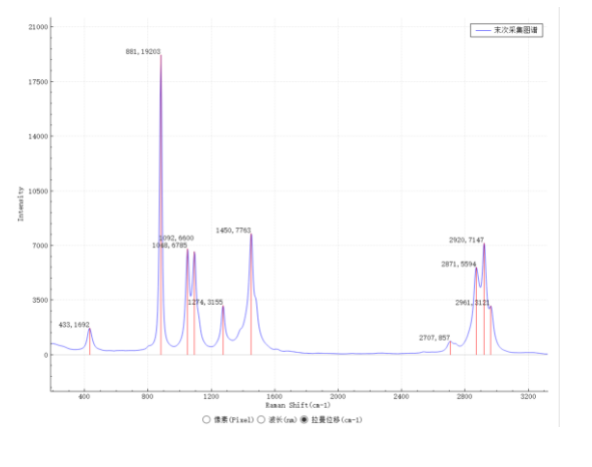

6.4環己烷（785 nm）
6.4.1測試條件：積分時間：1000 ms激光功率：300 mW
6.4.2測試光譜圖

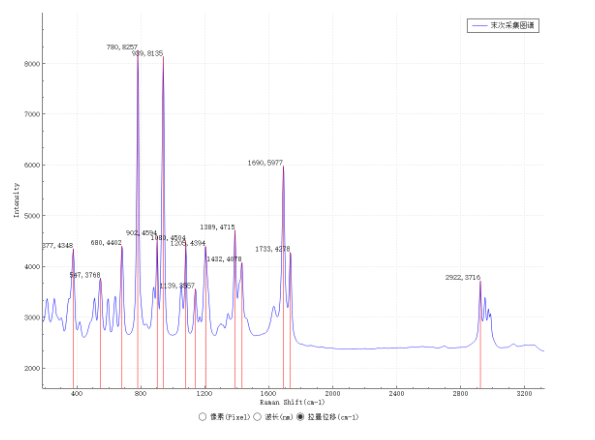

6.5對乙酰氨基酚（785 nm）
6.5.1測試條件：積分時間：1000 ms激光功率：500 mW
6.5.2測試光譜圖

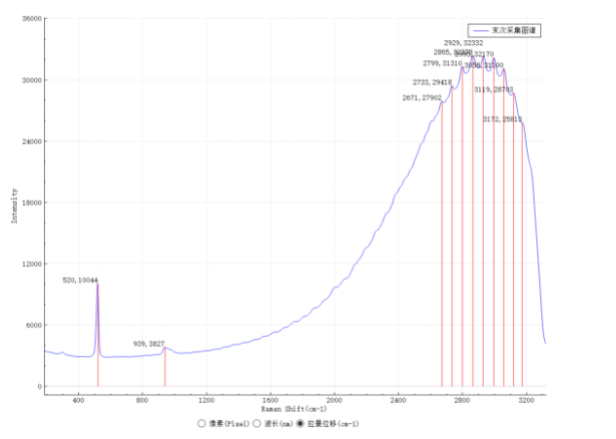

6.6硅片（785 nm）
6.6.1測試條件：積分時間：3000 ms激光功率：500 mW
6.6.2測試光譜圖

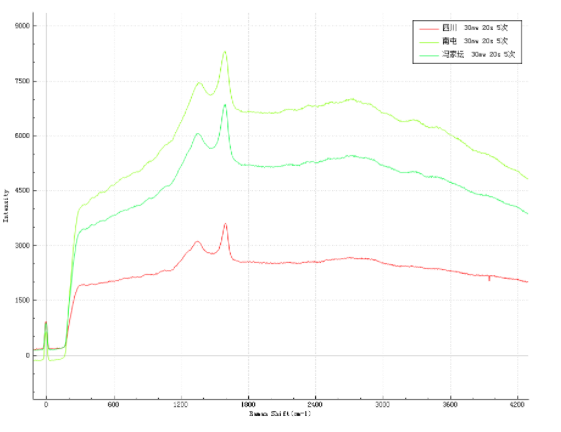

6.7煤粉（532 nm）
6.7.1測試條件：激光功率：20 mW，積分時間20 s
6.7.2測試光譜圖

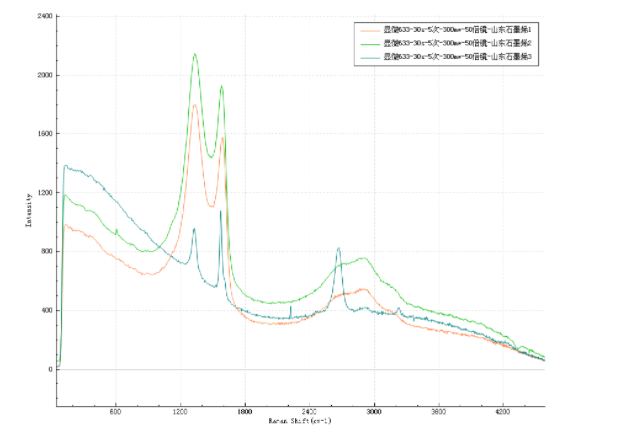

6.8石墨烯（633 nm）
6.8.1測試條件：激光功率30 mW，積分時間：30 s
6.8.2測試光譜圖

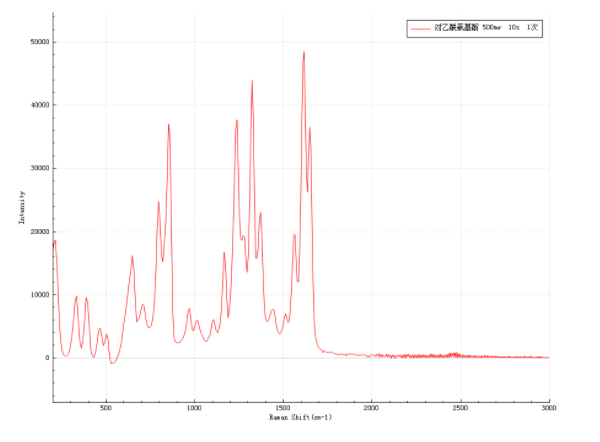

6.9對乙酰氨基酚（1064 nm）
6.9.1測試條件：激光功率500 mW，積分時間10 s
6.9.2測試光譜圖

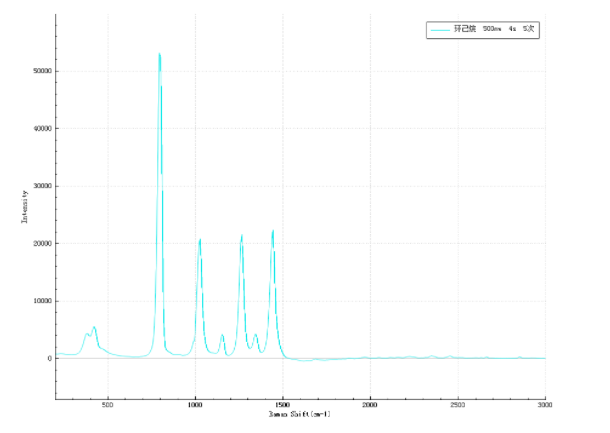

6.10環己烷（1064nm）
6.10.1測試條件：激光功率500 mW，積分時間4 s
6.10.2測試光譜
