型號 :MR-E
關鍵詞 :靈活便攜 電化學拉曼檢出能力 高穩定性 低濃度樣品檢出能力
400-820-7939
售后聯系信息：021-50687686
原位顯微電化學拉曼光譜儀主要由拉曼光譜儀、恒電位儀、顯微系統及筆記本電腦組成。此產品將恒電位儀與拉曼光譜儀合并，電源按鍵和供電合并，并將拉曼光譜儀、恒電位儀及顯微系統三者打包在一起，所有的電纜、光纖和電源線都被巧妙地隱藏在設備內部或沿著精心設計的路徑鋪設，這種一體化的設計極大地提高了實驗效率，既保證了信號的穩定傳輸，又避免了外部線路的雜亂無章或操作繁瑣而可能導致的誤差。顯微模塊方面的載物臺被設計成具有接線開關的U型活動臺，不僅優化了拉曼電解池的裝載過程，而且減少了繁瑣的夾線操作。
原位顯微電化學拉曼光譜儀結合了電化學測試和拉曼光譜分析的優勢，能夠在不破壞樣品的情況下，實時、原位地監測物質在電化學過程中的結構和性質變化。這一技術不僅提高了實驗的精確性和靈敏度，還拓寬了研究范圍，為多個領域的科學研究和技術應用提供了強有力的支持。
如海自研的拉曼三通道模塊可以支持532 nm、633 nm、785 nm、830 nm、1064 nm等任意3個不同激發波長的拉曼光譜測量。模塊中配置光路切換系統，可以通過軟件進行不同波長激發的快速切換，并可對采集的拉曼譜圖進行疊加對比分析。模塊上的探頭可以即插即用，對非常規形態的樣品方便檢測。
◆ 靈活便攜：具有3個拉曼模塊外接接口，支持785 nm拉曼探頭接入檢測，可以隨意拔插，可拓展532 nm、1064 nm拉曼光譜儀。
◆ 拉曼探頭采用尾纖結構，光纖長度1.5 m，采用8.5 mm包塑不銹鋼雙扣波紋管，可耐受5 kg.m拉力，探頭前端可拆卸聚焦透鏡，工作距離≥5 mm。探頭采用OD8截止深度濾光片，能夠有效濾除瑞利散射拉曼信號干擾。

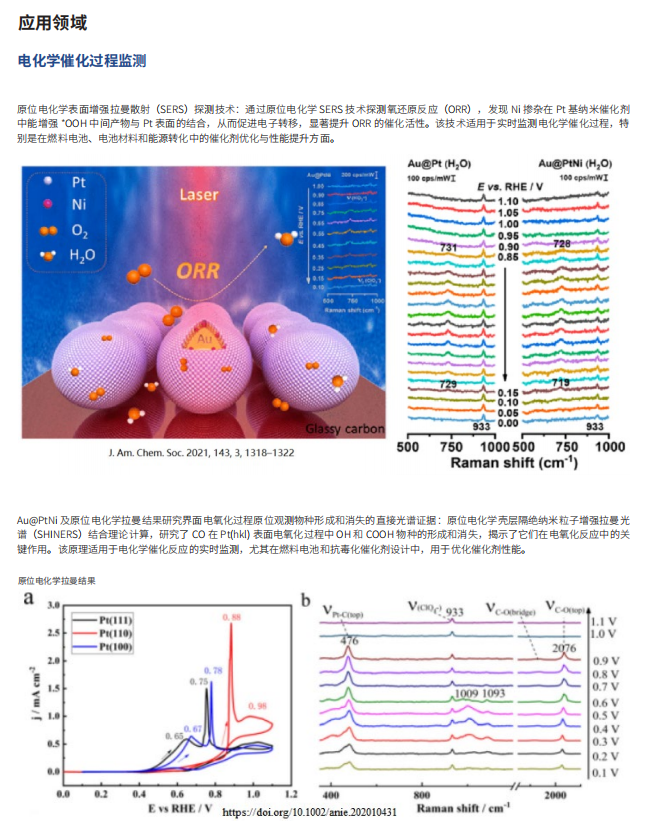

◆ 電化學拉曼檢出能力：能夠原位表征鉑基納米材料表面氧還原反應過程，同時能捕獲氧化還原反應中間產物OOH*的拉曼光譜。
◆ 低濃度樣品檢出能力：在880 cm-1附近處能明顯測到0.5%乙醇水溶液特征峰，能夠有效檢出水在1600 cm-1的拉曼信號。
◆ 配置耐酸、耐堿電化學原位反應池， 配置相配套的恒電位儀，采樣電壓5 V，電流檢測靈敏度1 PA，反應池主體采用特氟龍結構，能夠耐受強堿、強酸等物質。
◆ 配合獨創殼層隔絕表面增強技術，信號放大至百萬倍級別便攜式科研級別拉曼。尺寸小，方便攜帶。
◆ 可隨時隨地提供科研級拉曼研究穩定性強，搭載高穩定激光器、恒溫制冷檢測器，為高質量光譜采集提供保證完美實現催化過程實時監控，搭載性能優異的電化學工作站，可捕獲到催化過程中痕量產物的拉曼信號。
◆ 軟件功能全面：配置RamanPro拉曼光譜分析軟件具備自動曝光功能，能夠根據信號強度要求自動設定檢測器曝光時間， 軟件可以控制成像相機， 具備光譜一鍵采集功能，軟件配置常規的拉曼光譜降噪算法（Whatter平滑、SG平滑），去熒光基線AirPLS，拉曼譜峰識別，峰面積計算，配置定量建模算法模塊。內置數據庫模塊，用戶可自行建庫識別。
拉曼模塊 |
|
| 項目 | 值 |
| 型號 | Portman 785 |
| 光譜范圍 | 200-3000 cm-1 |
| 光譜分辨率 | ~8 cm-1 |
| 激發波長 | 785±1 nm, 線寬≤ 0.2 nm |
| 激光功率 | 0-500 mW 可調 |
| 制冷溫度 | -25℃ |
探頭模塊 |
|
| 項目 | 值 |
| 高耦合效率 | ≥ 80% |
| 工作溫度 | 探頭主體：-20° C ~80° C |
| 前端探頭棒長度 | 45 mm |
| 合束端鎧甲 | 8.5 mm 包塑雙扣金屬管，耐受 50N 拉力 N/A |
| 發射光譜范圍 | 150-4000 cm-1 |
顯微模塊 |
|
| 項目 | 值 |
| 像素 | 900 萬 |
| 傳輸速率 | 3.9fps//3488X2616 |
| 像素點尺寸 | 1.67*1.67 |
| 適配器 | 0.5 X |
| 物鏡 | 無限遠長工作距平場消色差金相物鏡 ×10、 ×20、×50 |
| CCD 成像 | 可成像 |
| 載物臺 （不帶 Mapping） | 單層 U 型機械式載物臺 |
| 轉換器 | 內定位 5 孔轉換器 |
| 落射照明系統 | 3W/10W LED 燈亮度可調 |
恒電位儀 |
|
| 項目 | 值 |
| 電位控制 | ±4.2 V |
| 電流控制 | ±10 mA |
| 槽壓 | ±10 V |
| 參比電極輸入阻抗 | >1012 Ω |
| 電位分辨率 | 0.1 mV |
| 電流靈敏度 | 1 mA ～ 1 nA |
| 電位采集 | ±5 V |
| 電流最小分辨率 | 1 pA |
| 配備專用電極 | 玻碳電極、金電極、銀電極、飽和甘汞參比電極 |
拉曼電解池 |
|
| 項目 | 值 |
| 石英窗片 | Φ0.5 mm |
| 玻碳電極（含電極套） | Φ0.3 mm 玻碳盤 電極 |
| 金電極（含電極套） | 2 mm 直徑金盤 電極 |
| 銀電極（含電極套） | 2 mm 直徑銀盤 電極 |
| 電解池 | R=2.5 cm |
| 鉑絲 | Φ0.5 mm |
整機參數 |
|
| 項目 | 值 |
| 尺寸 | 拉曼模塊：325×225×300 mm，顯微模塊：550×280×380 mm，整機尺寸：700×500×700 m |
| 工作溫度 | 0-45℃ |
| 工作濕度 | 5%-80% |
