型號 :Mars
關鍵詞 :高分辨率，高靈敏度，光譜范圍可配置，激發波長可配置
400-820-7939
售后聯系信息：021-50687686

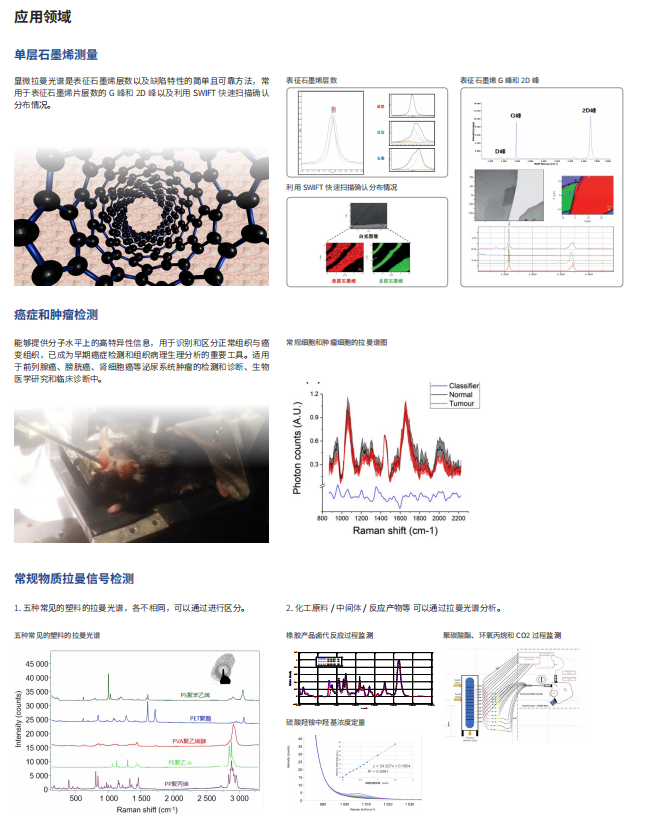

多通道顯微共聚焦拉曼光譜儀是用來分析分子物質組成、結構的一種重要手段。 結合了顯微成像技術和拉曼光譜技術，能夠提供高分辨率、高靈敏度拉曼光譜圖像。 可擴展的二維自動位移平臺，實現拉曼光譜的掃描成像。共聚焦拉曼光譜技術目前被廣泛的應用于癌癥、腫瘤拉曼光譜分析研究、石墨烯等材料表征、電化學反應過程等物質成分鑒別和表征。
◆ 主機采用320mm焦距三光柵塔光柵光譜儀，內置500nm-1050nm可掃描光柵光譜儀，配置3光柵光柵，內置600線、1200線和1800線光柵，可以配置785nm和532nm雙通道顯微共聚焦拉曼光譜儀，拉曼光譜分辨率≤2cm-1，光譜空間分辨率≤1m,單晶硅3階峰信噪比≧20：1。
◆ 配置平場無限遠金相顯微成像系統，配置20X、50X和100X物鏡，上光源照明光路和成像相機、相機分辨率不低于1000萬像素。 配置拉曼和顯微共聚焦耦合模塊。具有10mm和15mm焦距測試頭，可針對不同厚度的樣品進行測試；測試頭配備激光安全測試閥。
◆ 配置自動化XY掃描位移平臺，平移范圍X方向≧75mm，Y方向≧75mm，單步平移誤差≤1m。
◆ 拉曼光譜范圍根據785nm和532nm進行合理配置。
◆ 1. 785nm拉曼光譜范圍可以覆蓋60cm-13500cm-1；
◆ 2. 532nm拉曼光譜范圍可以覆蓋60cm-14500cm（選配）；
◆ 可適配激光波長有785nm和532nm；
◆ 1. 785nm單模激光器峰值波長785nm0.5nm，線寬≤0.04nm，激光功率≥80mw，激光器功率軟件可調，調節精度1mW；
◆ 2. 532nm單模激光器，峰值波長532nm0.5nm，線寬≤0.04nm，功率≥80mw，激光器功率軟件可調， 調節精度1mW；（選配）
◆ 采用深制冷的拉曼專用光譜CCD相機，具有高量子效率，例如峰值量子效率QE>90%。光譜相機采用-60℃深度TE制冷陣列式CCD（環境溫度25度條件）。 CCD的有效像元數 2048×256, 像元尺寸14m×14m。
◆ 基于顯微共聚焦的設計，可以獲得高空間分辨率，樣品平移XY方向分辨率≤1m，光路聚焦方向≤2m，這有助于進行高精度的樣品空間成像分析。
◆ 拉曼光譜采集軟件包含硬件參數設置功能、采樣參數設置功能、光譜采樣功能（單次采集，連續采集，累加采集、間隔采集等多種采樣模式）。軟件可以控制激光器功率設定，光譜檢測器曝光時間，XY平移臺平移等采集參數的設定。
◆ 軟件具備光譜平滑（S-G平滑，Whatter平滑），熒光基線擬合和扣除算法（AirPLS)，光譜數據歸一化，譜峰識別，譜峰面積計算，光譜數據自建庫讀取功能，內置不少于2000條數據的光譜標準數據庫，并且提供自建數據庫功能。
◆ 軟件提供用戶管理功能，可為不同使用者建立獨立賬戶進行登錄使用。
◆ 軟件提供至少兩種數據保存功能，簡單保存功能僅提供圖譜數據的txt格式保存，詳細保存功能除了保存圖譜數據外，同時保存測試參數，輸出到txt格式文本中；軟件提供至少四種數據保存格式（txt、csv、xlsx、xls）。
◆ 軟件具備拉曼光譜掃描成像功能，可根據特征峰、特征峰面積繪制2D渲染拉曼熱力學高光譜圖像，圖像具備自動拼接功能。
◆ 可配置多模激光器和光纖探頭實現便攜式拉曼測試功能，探頭前端常規工作距離7.5mm，可根據需要擴展到29mm。光纖探頭長度1.5m，具備8.5mm外鎧，能夠耐受5kg.m拉力。
◆ 光譜分辨率≤0.1nm。
拉曼光譜模式：532nm 規格參數 |
|
| 項目 | 值 |
| 拉曼光譜模式 | 532nm |
| 光譜范圍 | 60-4500 cm-1 |
| 光譜分辨率 | ~2 cm-1 |
| 激發波長 | 532±0.5 nm |
| 激光線寬 | ≤ 0.04 nm |
| 激光功率 | 0-80 mW 可調 |
拉曼光譜模式：785nm 規格參數 |
|
| 項目 | 值 |
| 拉曼光譜模式 | 785nm |
| 光譜范圍 | 60-3500 cm-1 |
| 光譜分辨率 | ~2 cm-1 |
| 激發波長 | 785±0.5 nm |
| 激光線寬 | ≤ 0.04 nm |
| 激光功率 | 0-80 mW 可調 |
顯微模塊 |
|
| 項目 | 值 |
| 顯微模塊 | 配置平場無限遠金相顯微成像系統，上光源照明光路和成像相機、相機分辨率不低于 1000 萬像素。 配置拉曼和顯微共聚焦耦合模塊。 |
| 物鏡 | 配置 20X、50X 和 100X 物鏡 |
| 載物臺 | 配置自動化 XY 掃描位移平臺，平移范圍 X 方向≧ 75 mm，Y 方向≧ 75 mm，單步平移誤差≤ 1 μm |
軟件模塊 |
|
| 項目 | 值 |
| 軟件功能 | 1. 包含采集光譜、數據分析和數據庫管理功能； 2. 能夠?qū)崿F(xiàn)對激光器的開關、功率軟件設定， 功率軟件設定最小間隔 1 mw； 3. 能夠?qū)崿F(xiàn)光譜積分時間、連續采集功能的配置和設定； 4. 配置二維自動掃描平臺配件， 軟件可以設定 X、Y 掃描間隔和點數， 實現自動掃描； 5. 具備顯微光學成像功能。 |
| 軟件算法 | 1. 具備光譜平滑（S-G 平滑，Whatter 平滑）； 2. 具備熒光基線擬合和扣除算法（AirPLS）； 3. 具備光譜數據歸一化，譜峰識別，譜峰面積計算功能； 4. 光譜數據自建庫讀取功能， 內置一定數量的光譜標準數據庫。 |
| 數據庫 | 1. 提供如海光譜云端管理數據庫賬號和 3 年免費光譜圖數據庫云端檢索和識別功能。 2. 提供本地光譜數據自建庫功能。 |
