型號 :Gino
關鍵詞 :物聯網架構；高速光譜傳輸
400-820-7939
售后聯系信息：021-50687686

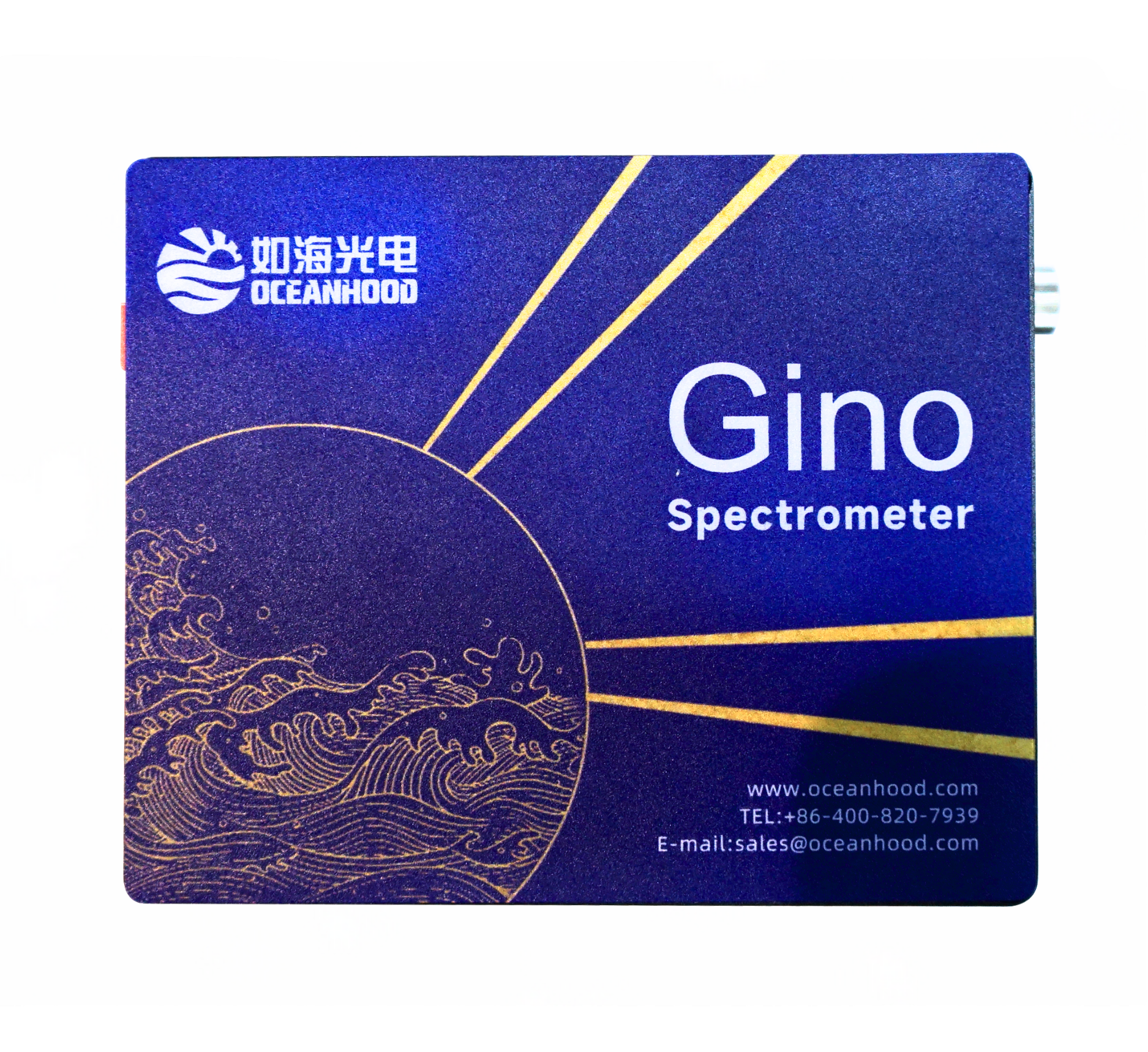

Gino是一款基于物聯網架構的微型光譜儀。該光譜儀采用基于平面光柵的Czerny-Turner光路設計，紫外高靈敏的背照式線陣CMOS檢測器和低雜散光優質平面光柵。
光譜通道數 2048/4096 可選，16bitA/D數模轉換，配置溫度傳感器，可實時檢測光譜儀關鍵光路器件溫度。
基于納米材料消光技術，雜散光~0. 1% ，暗噪聲低于 30RMS(100ms積分時間）。
內置嵌入式計算平臺，主頻 766MHZ、1GDDR 和 16GFlash。預裝載 Linux 操作系統和 Uspectral-Gino光譜采集軟件。

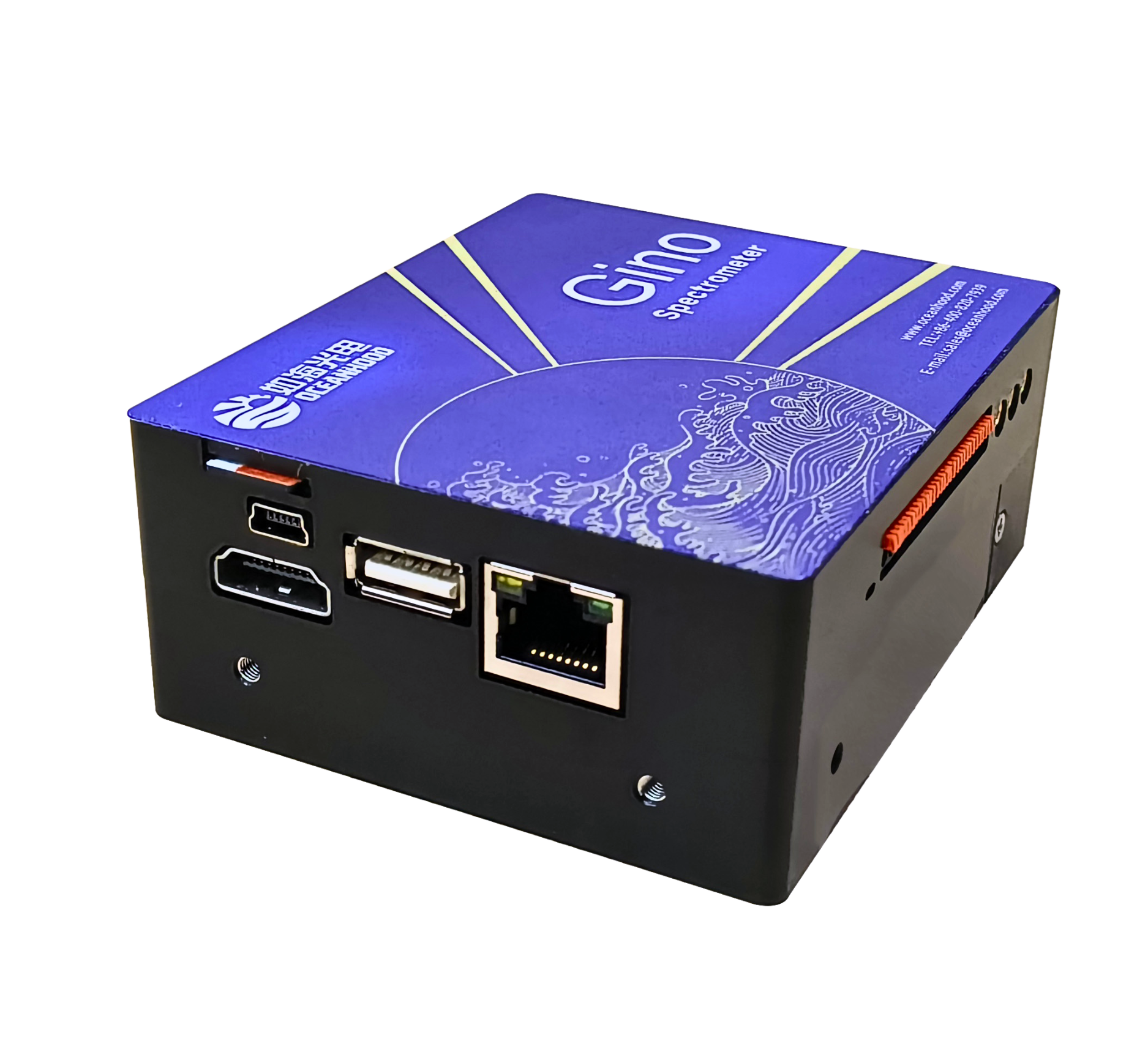

配置主/從 USB 接口、千兆以太網 RJ45 接口、HDMI 接口和 Micro-SD卡接口以及 15 PIN 外協設備接口和三個MMCX接口。
光譜儀具備獨立工作或者作為從機傳感器模式工作。該光譜儀可以在-20-60℃環境下工作，光譜溫漂 0. 1pixel/℃?？筛鶕?jù)需求選配高速配置，最高速度可達 2000 幀/S，A/D量化采樣和數據傳輸時間低于 500us（2048 通道）。
Gino 是一款可以用于工業現場，戶外實時測量的工業級微型光譜儀。
◆ 16bit A/D 采樣，背照射紫外增強CMOS檢測器，可選配2048/4096采樣通道；
◆ 積分時間6us-65S可設定；
◆ 基于納米材料的消光技術，雜散光小于0. 1%；
◆ 高分辨設計；
◆ 工作溫度適應-20℃-60℃波長溫度漂移<0. 1pixel/℃;
◆ 外觸發<0.4μs，抖動 <10ns，可以用于LIBS等測量場景；
◆ 光纖插拔一致性好，偏差≤5%；
◆ 高紫外響應型探測器，紫外光可達180 nm；
◆ 低電子噪聲以及電路板和探測器讀出噪聲≦30RMS(100ms積分時間)；
◆ 內置 ARM 嵌入式操作系統，可以獨立工作也可以作為從機模式工作；
◆ RJ45千兆網口通訊，滿足工業現場遠距離傳輸需求；
◆ 內置16G FLASH，可加載 Micro SD，滿足板載測量，板載計算和板載存儲要求；
◆ 配置網口USB、串口多種通訊接口，配置15PIN交互接口，配置外觸發接口。
◆ 可根據需求選配高速配置，最高速度可達2000幀/S，A/D量化采樣和數據 傳輸時間低于500us（2048通道）；
◆ 提供基于 Debian Linux的二次開發環境，支持QT+C++板載嵌入式軟件開發，提供定制軟件開發服務；
◆ 支持多種采集模式，包括單次、連續、軟件觸發、同步外觸發、異步復位外觸發等。
產品參數 |
|
| 項目 | 值 |

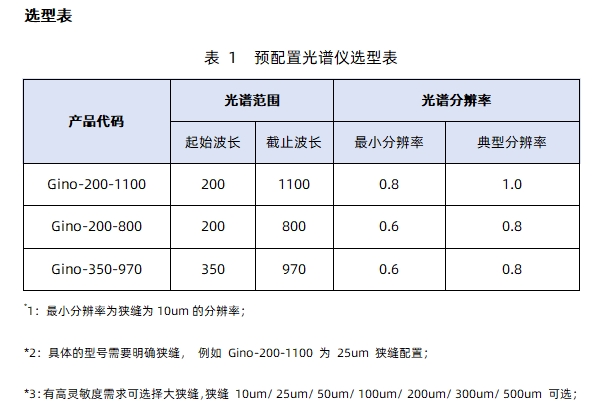

| 光譜范圍（可定制） | 200-1100nm |
| 分辨率 | 最佳可達0.6nm |
| 信噪比 | 380：1 |
| 動態范圍 | 3000：1 |
| 暗噪聲 | ≦30 |
| 檢測器像元數 | 2048 pixels |
| 光譜溫漂 | 0.1 pixels/℃ |
| 檢測器積分時間 | 6μs - 65s |
| 響應線性度 | ≥98% |
| AD采樣 | 16 bit |
| 雜散光 | ＜0.1% |
| 異步復位外觸發 | <40 ns，觸發抖動10ns |
| 擴展功能接口 | USB、千兆以太網、HDMI 、 Micro-SD 卡接口 |
| 采集模式 | 單次、連續、軟件觸發、同步外觸發、異步復位外觸發 |
