型號 :Spider2000+
關鍵詞 :拉曼成像光譜儀,如海光電,微型共焦拉曼光譜儀
400-820-7939
售后聯系信息：021-50687686

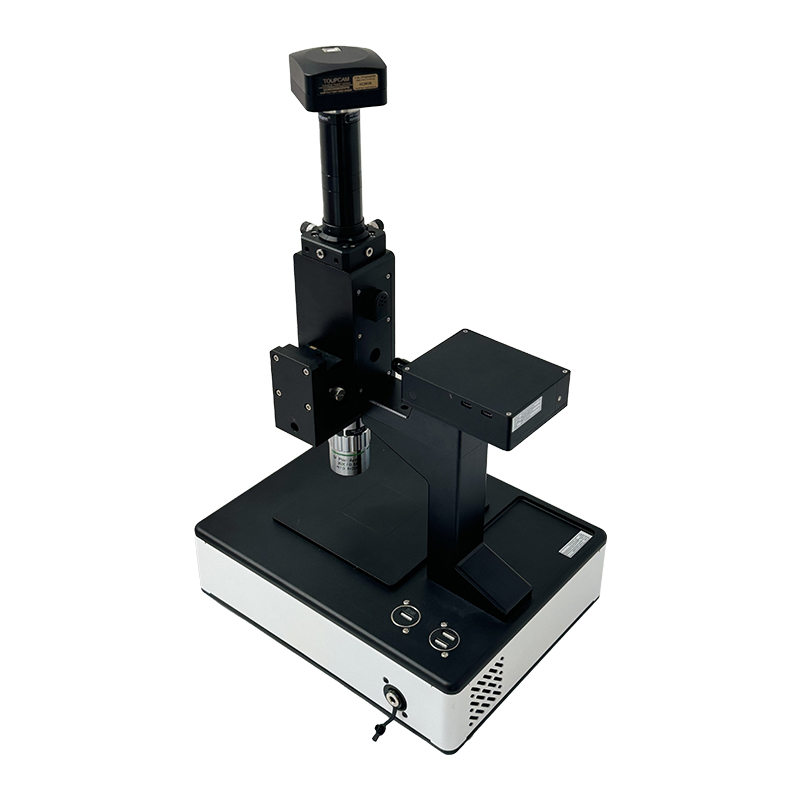

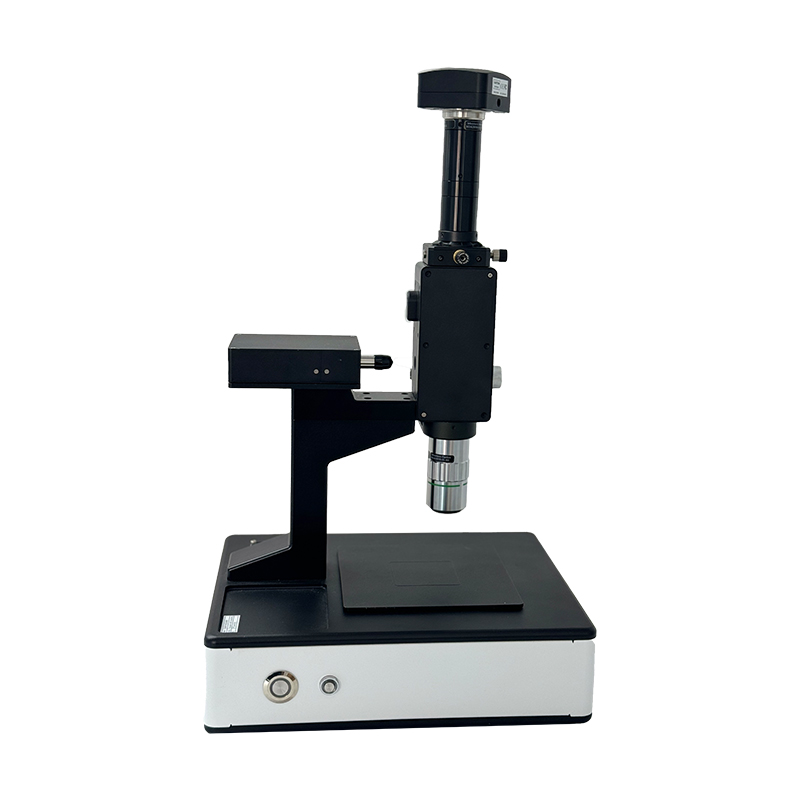

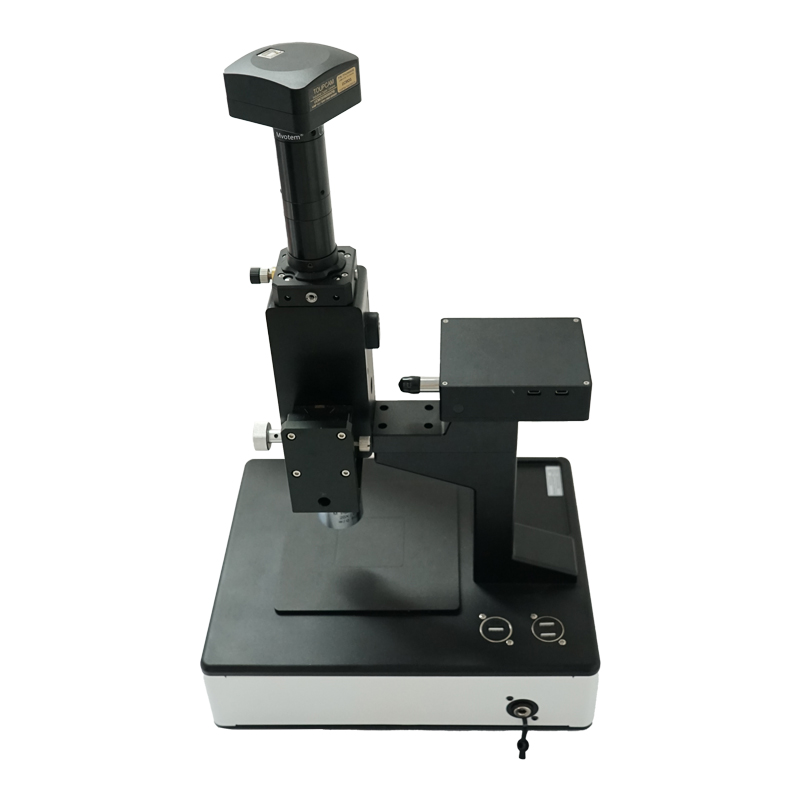

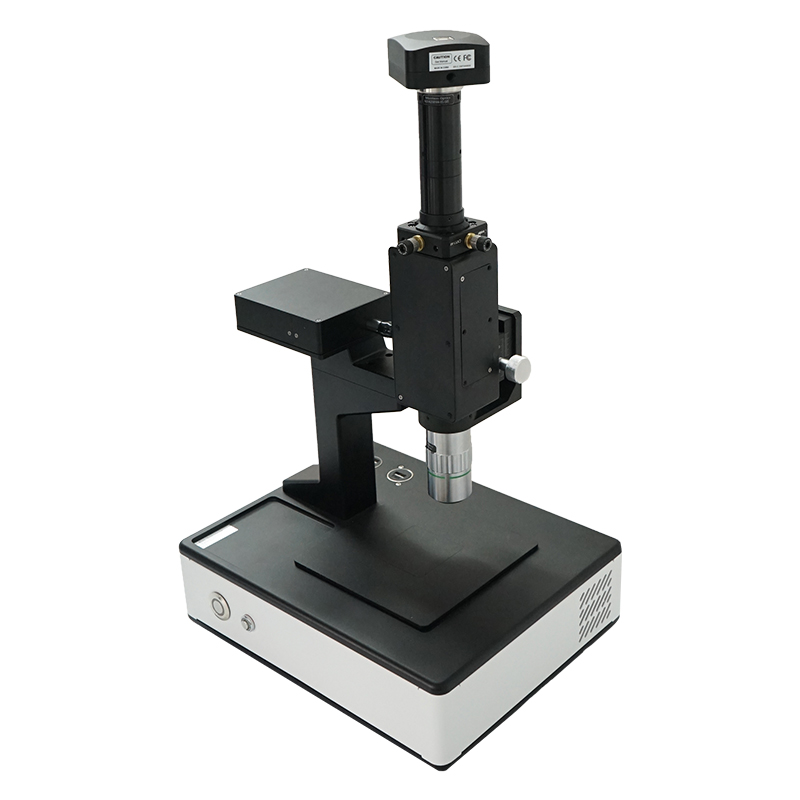

Spider2000+便攜式顯微拉曼成像光譜儀采用如海光電自主研發的科研級微型共焦拉曼光譜儀RMS2000作為拉曼內芯，從而使得它擁有高靈敏度、高分辨率、強穿透能力以及較好的抑制熒光干擾能力。優化的光路設計可使得拉曼激光光束在通過長焦顯微物鏡后最小光斑可達到微米級別，可精確采集微米級樣品的拉曼光譜。此外，儀器采用高精度二維自動化移動平臺，可實現自動掃描mapping成像功能。
Spider2000+便攜式二維顯微拉曼成像光譜儀配備專門為拉曼系統設計的長焦顯微物鏡，Spider2000+增加上光源反射式照明成像，可通過CCD相機獲得樣品清晰的顯微明場成像，激光經過物鏡后光斑接近衍射極限，克服了普通拉曼系統中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，并且獨特的共焦式設計使得樣品熒光信號得到有效抑制，從而提高拉曼光譜質量。
◆ 高靈敏度：最低可檢測到0.3%濃度無水乙醇特征峰；
◆ 高分辨率：6cm-1@25μm狹縫；
◆ 高品質物鏡，光斑可達微米級；
◆ 高精度二維自動化平臺；
◆ 強大軟件功能：支持mapping自動掃描、數據庫識別等功能。
Spider2000+便攜式顯微拉曼成像光譜儀 |
|
| 項目 | 值 |
| 尺寸 | 485*290*230mm |
| 重量 | 6 kg |
| 主體材質 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 |
| 平臺行程 | 50×50 mm |
| 電機定位精度 | 50 um |
| 重復定位精度 | 0.1 mm |
| 最大速度 | 60 mm/s |
| 光譜范圍 | 200-3200cm-1 |
| 光譜分辨率 | 6cm-1@25μm |
| 激發波長 | 785±0.5nm，線寬≤0.08nm |
| 功率范圍 | 5-500mW可調 |
| 照明方式 | 上光源鎢燈照明 |
| 物鏡 | 20×消色差長焦物鏡（5×、10×、50×可選） |
| 連接方式 | USB |
| 工作溫度 | 0-45℃ |
| 工作濕度 | 5-80% |

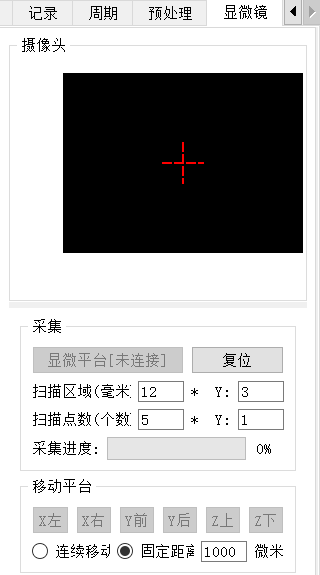

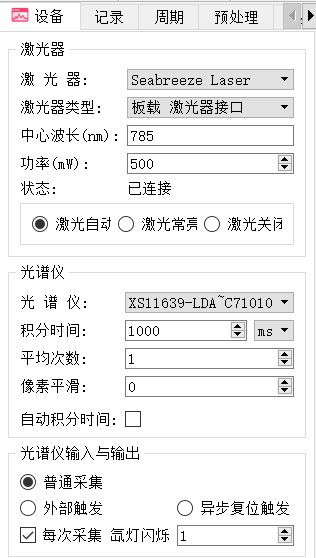

軟件操作界面可設置掃描所需條件，如積分時間、激光功率、掃描范圍、掃描點數等，各采集參數后即可開始拉曼光譜全自動掃描，如下圖所示為軟件界面。

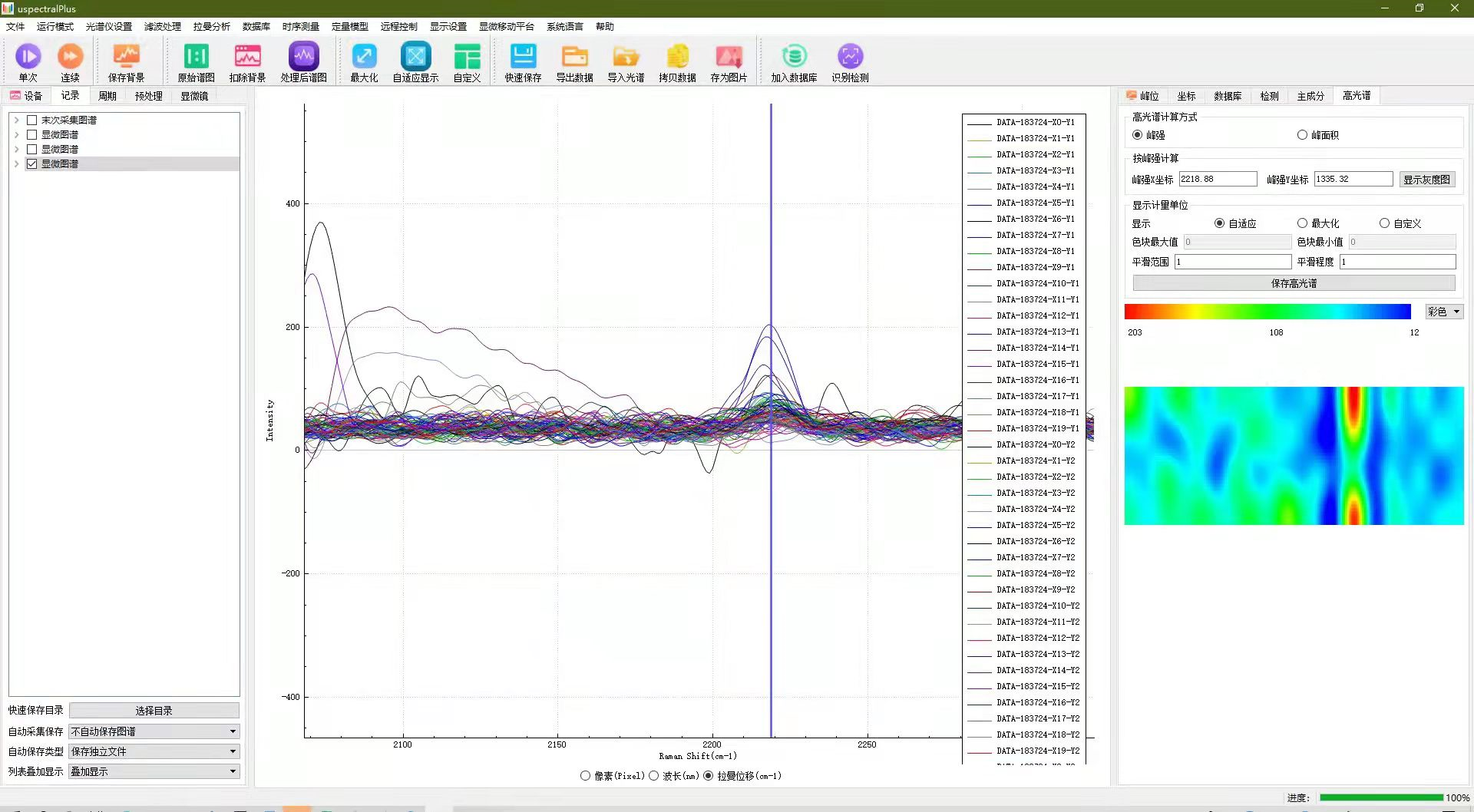

采集完成后所有譜圖均顯示在視圖框中，可供用戶隨時查看，并且在完采集后，根據應用需求直接從圖中選定特征點位置或特定范圍，依據該點的強度或峰面積繪制Mapping圖像。圖像可實時顯示。

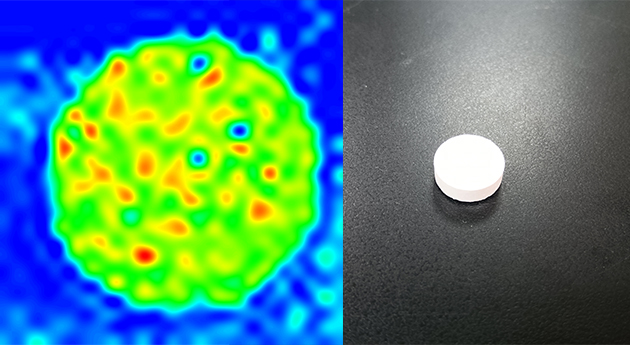

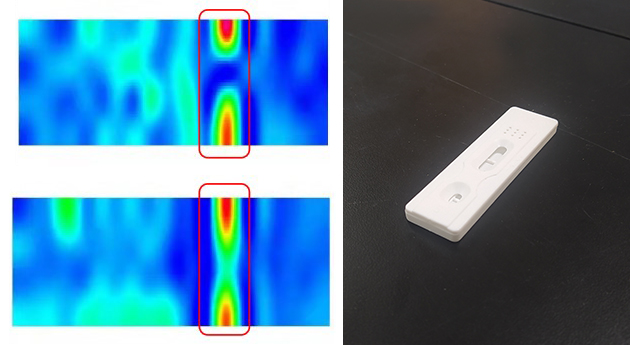

待測樣品特征物Mapping圖像清晰明確，紅色部分即為樣品分布位置。整張Mapping圖像采集僅需幾分鐘左右，可實現快樣品的快速檢測。
掃描范圍：1.5mm×30mm
掃描點數：3×10
采集條件：激光功率:50mW；積分時間500ms
掃描范圍：11mm×11mm
掃描點數：25×25
采集條件：激光功率:500mW；積分時間500ms

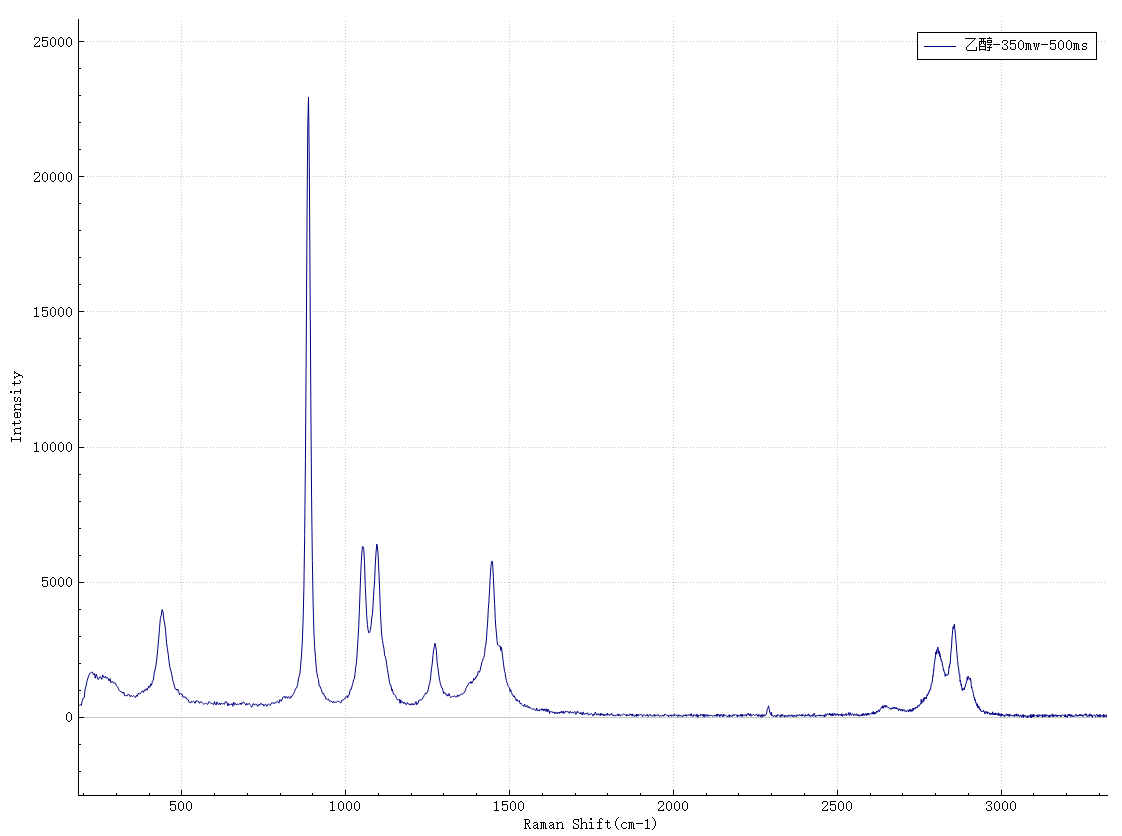

檢測條件：無水乙醇，350mw，500ms

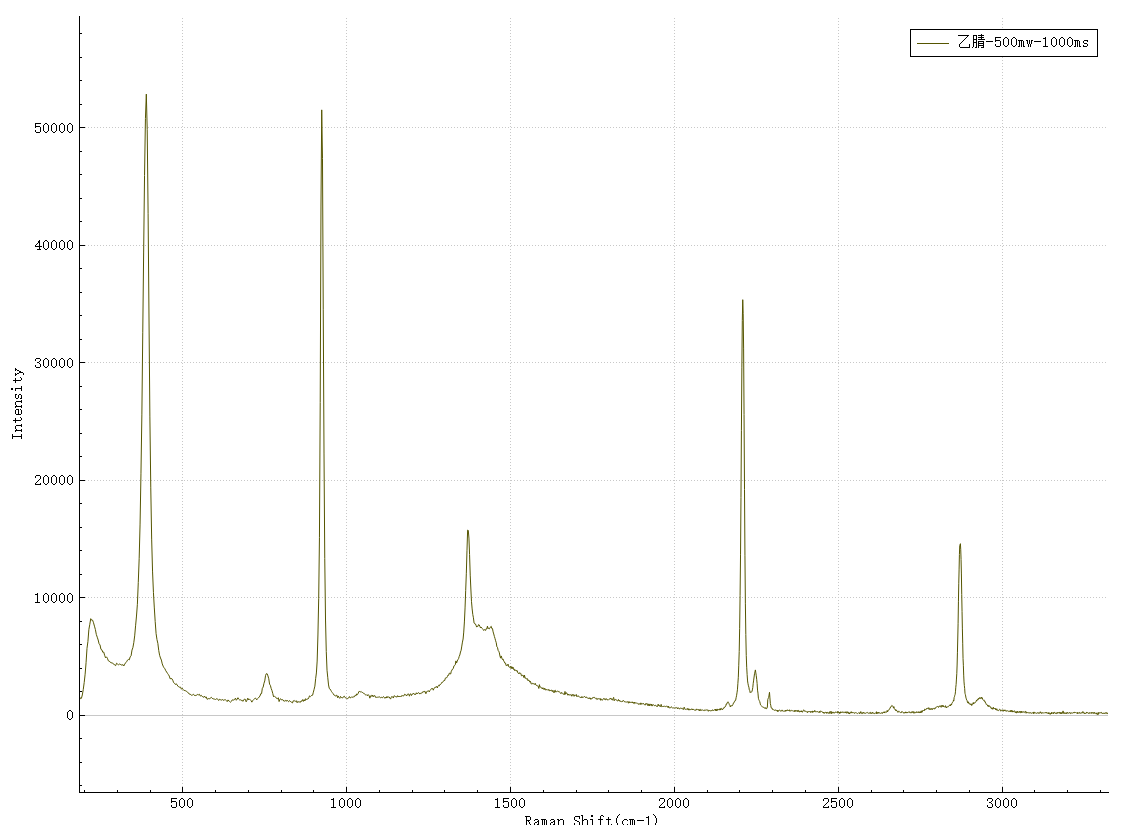

檢測條件：乙腈，500mw，1000ms

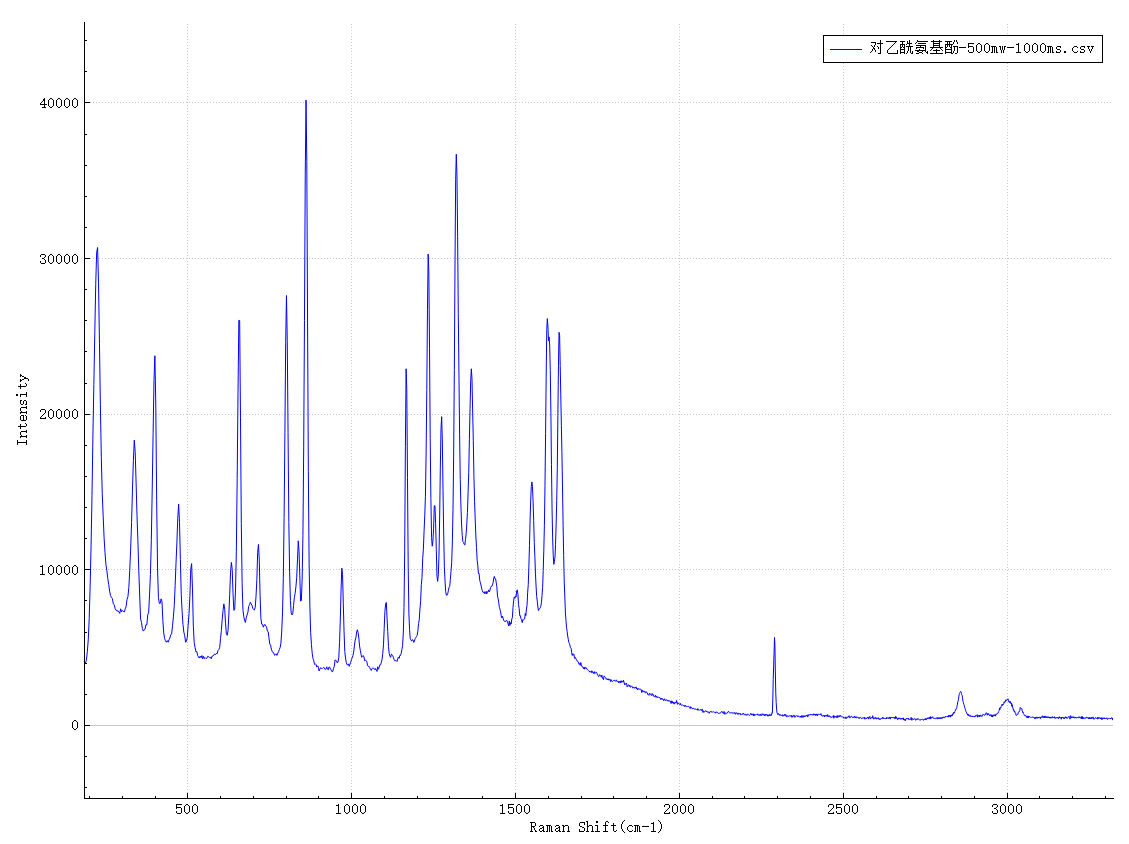

檢測條件：對乙酰氨基酚，500mw，1000ms
