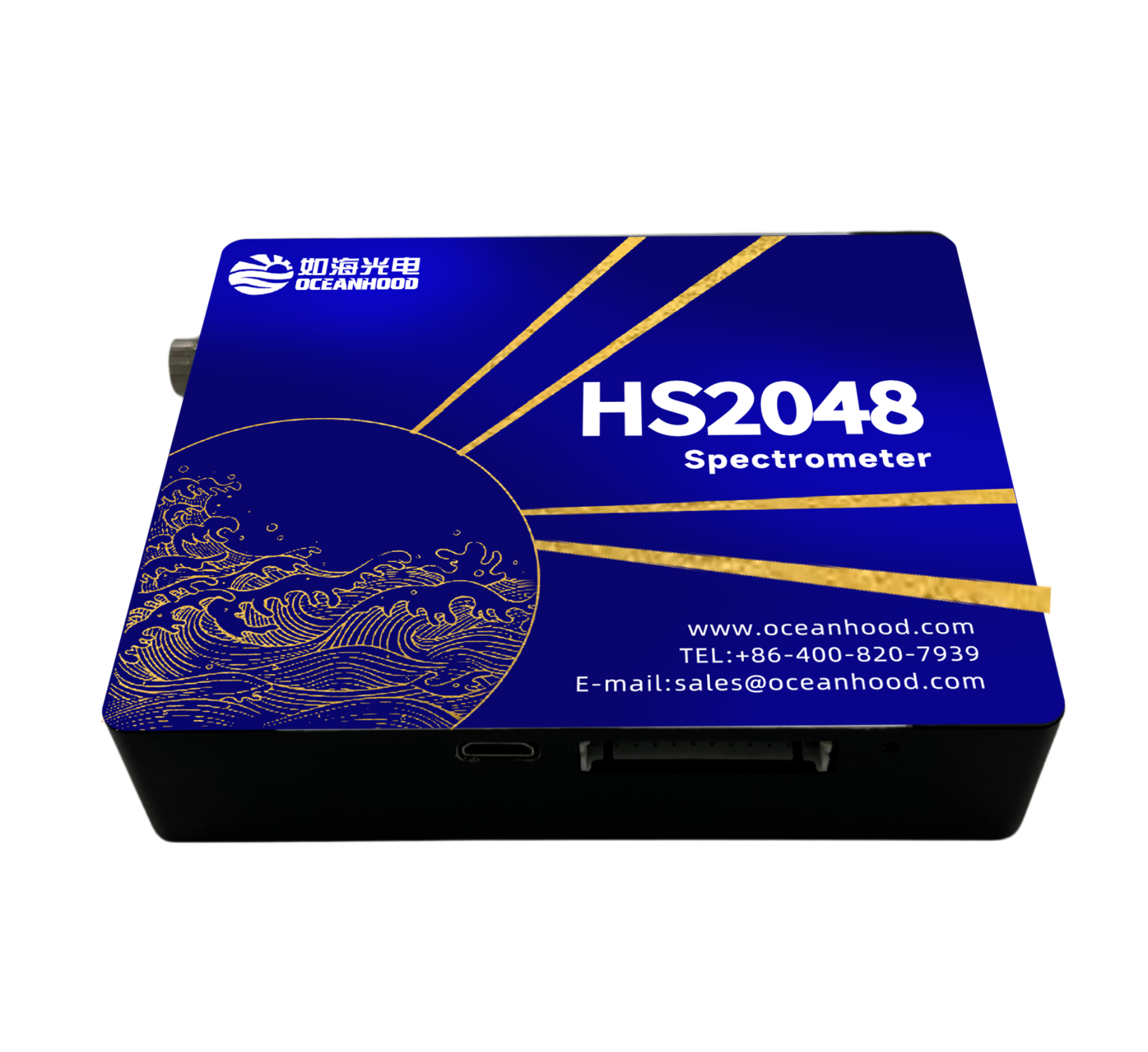

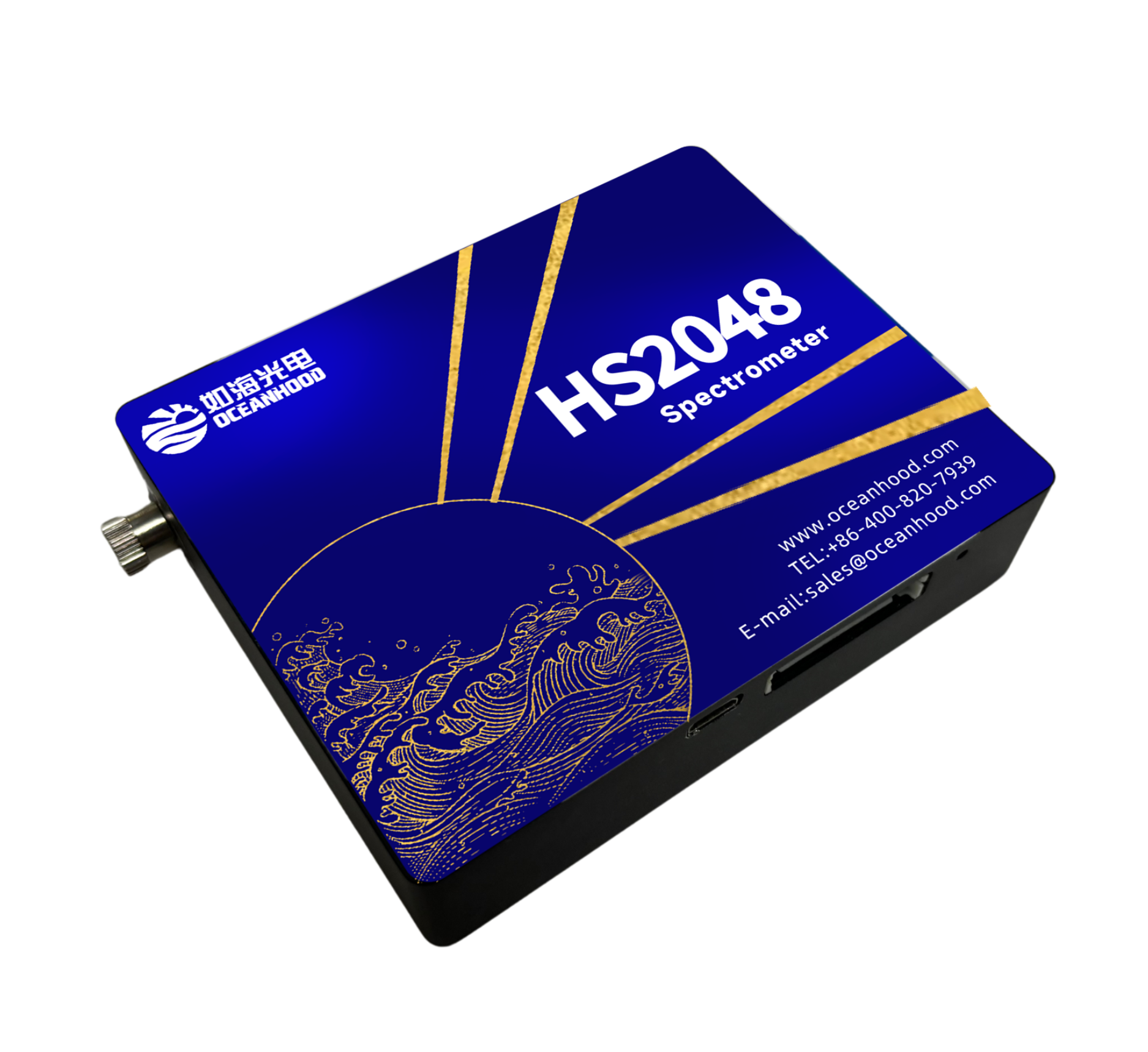

HS2048是一款基于對稱CT光路設計的微型光譜儀，結構設計小巧，光譜范圍可配置，采用N.A0.08數值孔徑，分辨率高，最佳可達0.07nm；雜散光低，~0.1%。溫度漂移小，波長溫漂~0.1pixel/℃等特點，適應于激光測量、等離子體發射光譜測量、顏色測量、吸光度測量和拉曼測量等多個工業現場測量。是一款高性價的工業級光譜儀。
◆ 基于傳統CT光路設計，優秀的雜散光吸收結構和高性能進口平面反射光柵，光路雜散光~0.1%
◆ 采用NA.0.08 數值孔徑， 分辨率高，最佳可達0.07nm
◆ 平臺化設計，可以配置500g/l-2400g/l多種規格光柵
◆ 低溫漂設計，波長溫漂~0.1pixel/℃
◆ key-SMA905設計， 可適配如海帶銷多芯密排集束光纖， 光纖插拔強度一致性≦7%
◆ 高性能AD量化采樣電路， CCD量化背景噪聲≦30RMS（100ms積分時間）
◆ 配置USB、串口多種通訊接口， 配置24PIN交互接口，配置專有DAC和ADC，可實現配套光源的使能、強度控制和功率反饋
HS2048高分辨光譜儀 |
|
| 項目 | 值 |
| 光纖接口 | Key-SMA905 |
| 像元通道數 | 2048 |
| 雜散光 | ~0.1% |
| 波長溫漂 | ~0.1pixel/℃ |
| 光纖插拔一致性 | ≦7% |
| AD采樣 | 16bit |
| 數據接口 | USB2.0、RS232 |
| 擴展功能接口 | 24PIN |
| 采集模式 | 單次、連續、軟件觸發、同步外觸發、異步復位外觸發 |
| 檢測器積分時間 | 60μs-65S |
| 外觸發時延準確性 | 10ns |
| CCD讀出噪聲 | ≦30 |
| CCD動態范圍 | 3000:1 |
| 信噪比 | 380：1 |
| 響應線性度 | ≥98% |
| 工作溫度 | 0℃~40℃ |
| 工作濕度 | 20%-85% |
| 重量 | 260g |

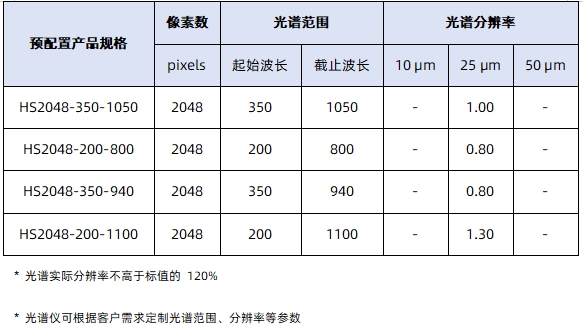

1、規格選型表

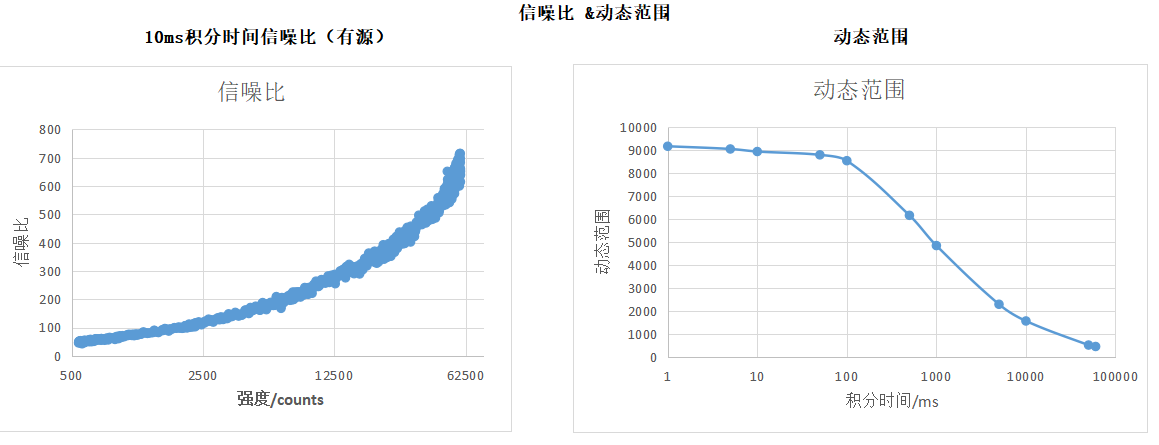

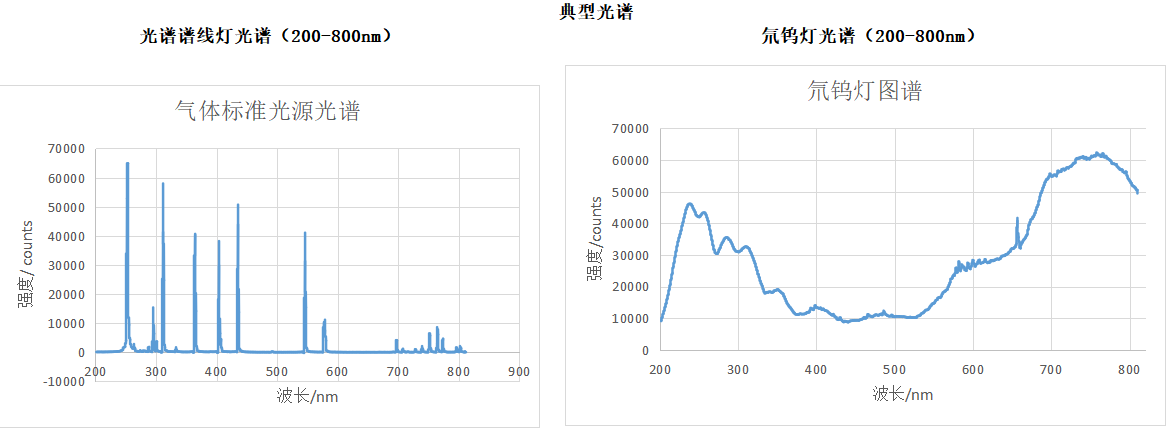

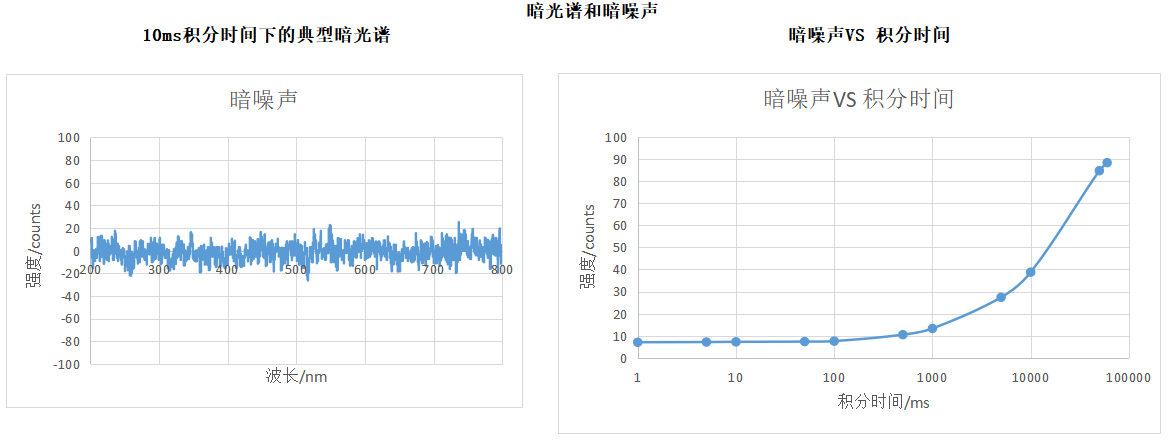

2、典型譜圖
