型號 :QES-PL
關鍵詞 :鈣鈦礦、光致發光、量子效率、發光效率
400-820-7939
售后聯系信息：021-50687686

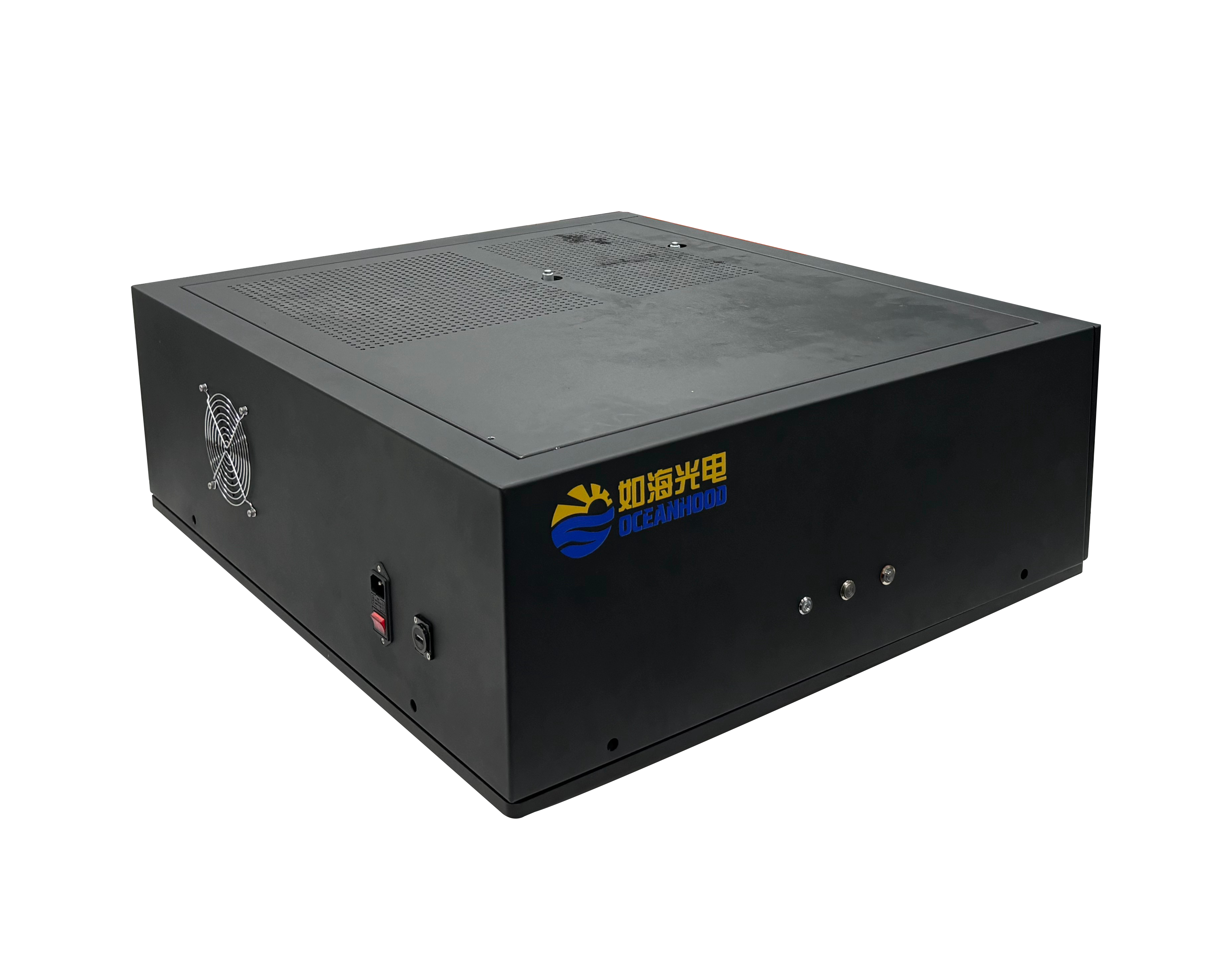

如海自主研發的高性能QES-PL光致發光量子效率/光譜響應測試系統，用于測量各種材料的太陽能電池、光電探測器等等，適合高校、研究所和企業的研發與生產品質管理使用。
◆ 由于探測器的光譜響應范圍不同，系統提供了高穩定性的氙燈穩定性高于99%，確保測量結果的高重復性和準確性，可自動設置光源強度，氘燈功率從150W到300W功率可調節。
◆ 非對稱水平光路，消慧差設計，可確保譜線對稱和良好的光學分辨率。
◆ 消二次色散設計，有效抑制雜散光。
◆ 小模數精密研磨蝸輪蝸桿，長壽命設計，運行平穩舒適，噪聲低。
◆ 配有步進電機細分驅動器，光譜準確度和重復性高。
◆ 狹縫設計獨特設計，刃口自動保護，寬度調節對稱性好，壽命長。
◆ 應用軟件功能強大，使用方便，圖線、數據處理方便。
◆ 背電極樣品臺，探針臺采集模式切換功能
規格參數 |
|
| 項目 | 值 |
| 寬光譜測量范圍 | 350nm-1700nm |
| 光源 | 300W高穩定性氙燈光源 |
| 尺寸 | 800mm *M:700mm*H310mm 800mm *M:450mm*H415mm |
| 焦距 | 150mm |
| F/# | F/4.5 |
| 雜散光 | 5×10-4 |
| 最小步距 | 0.005nm |
| 標準配置光柵 | 1200線500閃耀光柵 600線1000閃耀光柵 |
| 狹縫有效尺寸 | 刃口10μm自動保護，寬10μm-3mm可調，高5mm |
| 光源光譜線寬 | ~0.5nm |
| 光源波長設置精度 | 0.1nm |
| 可測參數 | 光譜響應度、外量子效率 |
| 功率計 | 190nm-2000nm，功率：10μW-3W |
配件清單 |
|
| 項目 | 值 |
| 量子效率樣品臺 | 1 |
| 量子效率光源 | 1 |
| 光纖 | 1 |
| 數字源表 | 1 |
| 背電極樣品臺 | 1 |
| 探針臺 | 2 |
| 探針線 | 2 |
| 探針盒 | 1 |
| SMA轉接口 | 1 |
| 20X長焦距物鏡 | 1 |
在開發新的發光材料過程中，提高它們的光致發光效率是至關重要的。提高該效率就需要測量量子效率的精確技術。
QES-PL光致發光量子效率測量系統針對器件的光致發光特性進行有效測量，其深制冷型背照式CCD具有高的靈敏度和信噪比，可以更加穩定快速得到結果。涂有PTFE涂料的積分球，光譜范圍覆蓋200-1100nm?？梢灾С址勰⒈∧ず鸵后w樣品的測量，Spectralon涂料在全譜波段擁有的高反射率，可以完全勻化入射光，去掉積分球反射不均勻?qū)Y(jié)果的影響，此系統能用于多種領域，包括工業、生物和學術研究等。

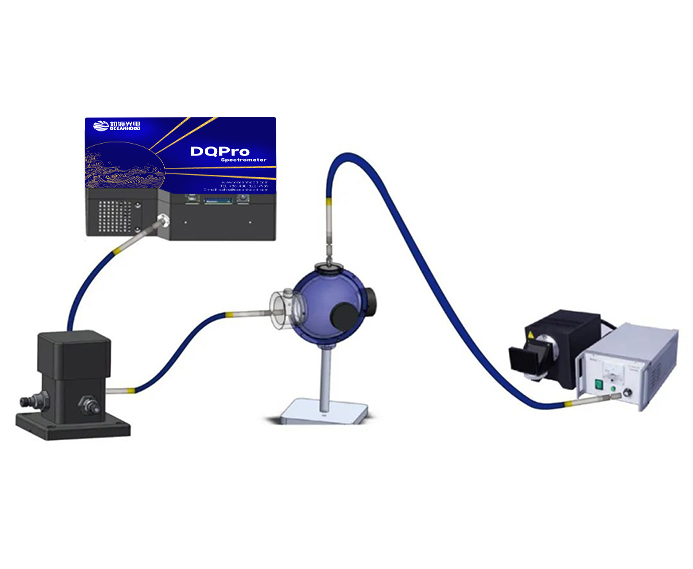

1）高功率氙燈
2）單色儀
3）積分球
4）液體采樣支架
5）光纖光譜儀
6）3根光纖
7）絕對輻射標準光源（附帶計量證書，絕對輻照度測量所需，另購）
產品型號 | QES-PL |
測量波長范圍 | 200-1100nm |
單色光源 | 氙燈加單色儀，半峰全寬（FWHM)=14nm@405 |
激發波長 | 365-880nm |
帶寬 | 2nm |
激發波長控制 | 軟件控制 |
波長分辨率 | 視光譜范圍與狹縫而定 |
探測器像素點數 | 1024*58 |
探測器制冷溫度 | -25℃ |
光纖種類 | 抗紫外石英光纖 |
光纖波段 | UV-VIS |
積分球材料 | Spectralon |
積分球尺寸 | 3.3″ |
#光譜范圍可根據用戶需求進行定制
? 量子效率測量
? 顏色指標、輻射指標與量子指標
? 標準燈校準絕對輻射
? 測量精度高：采用深度制冷型面陣CCD的光纖光譜儀作為探測器，極大降低長積分時間下噪聲水平，提高測量精度。

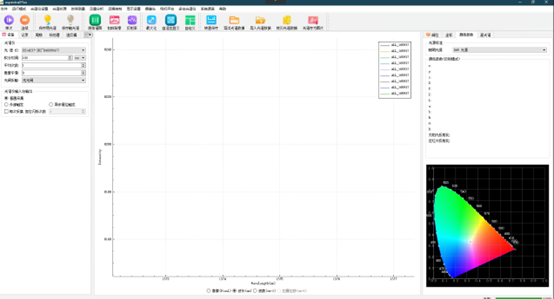

? 操作簡單： Uspectral Plus專業光譜采集分析軟件，一鍵式操作。
? 功能齊全：可用于粉末、溶液、固體、薄膜樣品的測量。
? 無機光致發光
? 有機光致發光
? EL器件封裝前體
