型號 :MR532/785/1064
關鍵詞 :顯微拉曼，顯微拉曼光譜儀
400-820-7939
售后聯系信息：021-50687686
自動對焦，mapping, 高光譜，自動移動平臺，支持多種波長，在生物醫療、光致發光、微塑料、二維材料石墨烯等科研領域中廣泛應用。

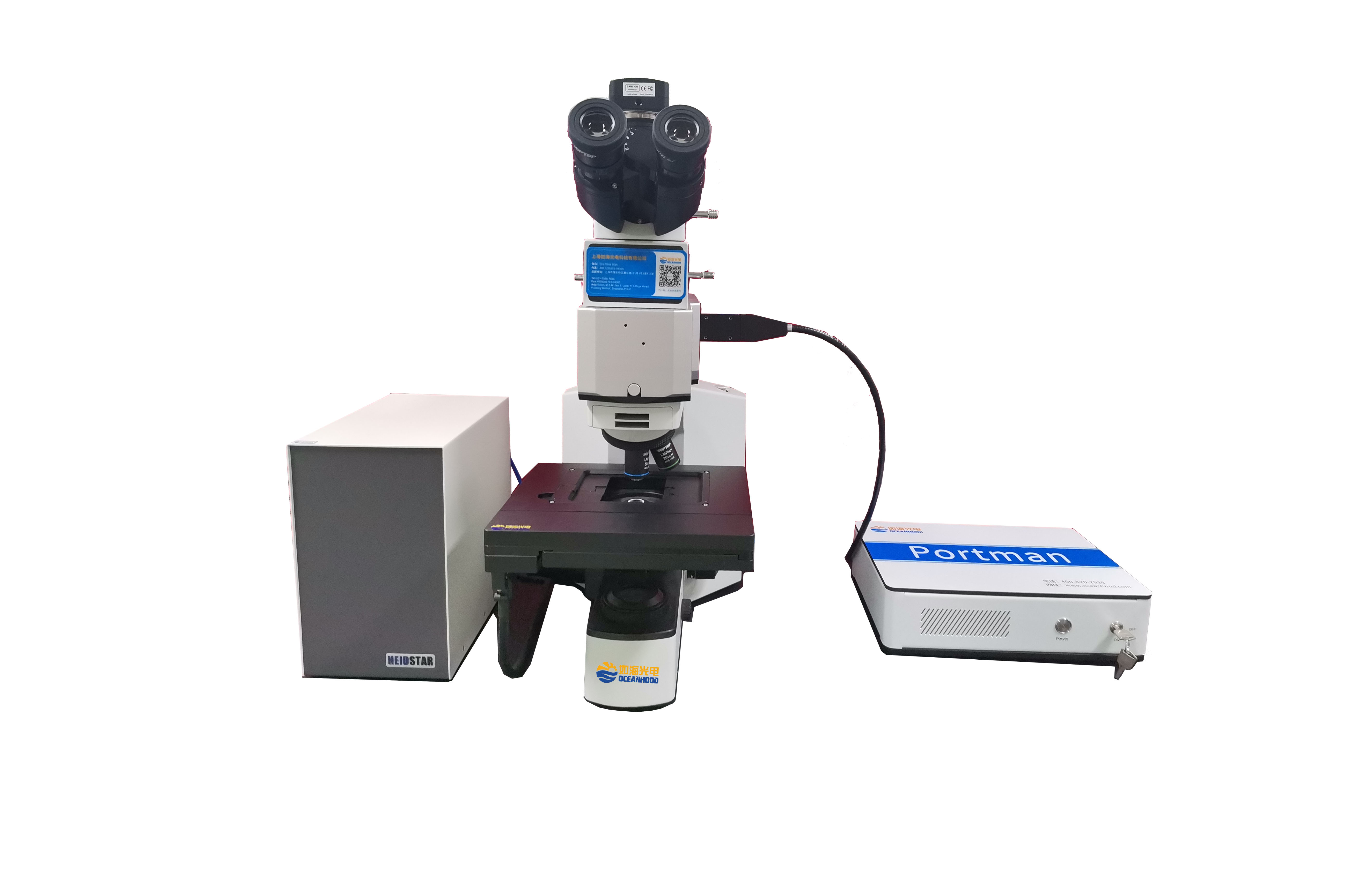

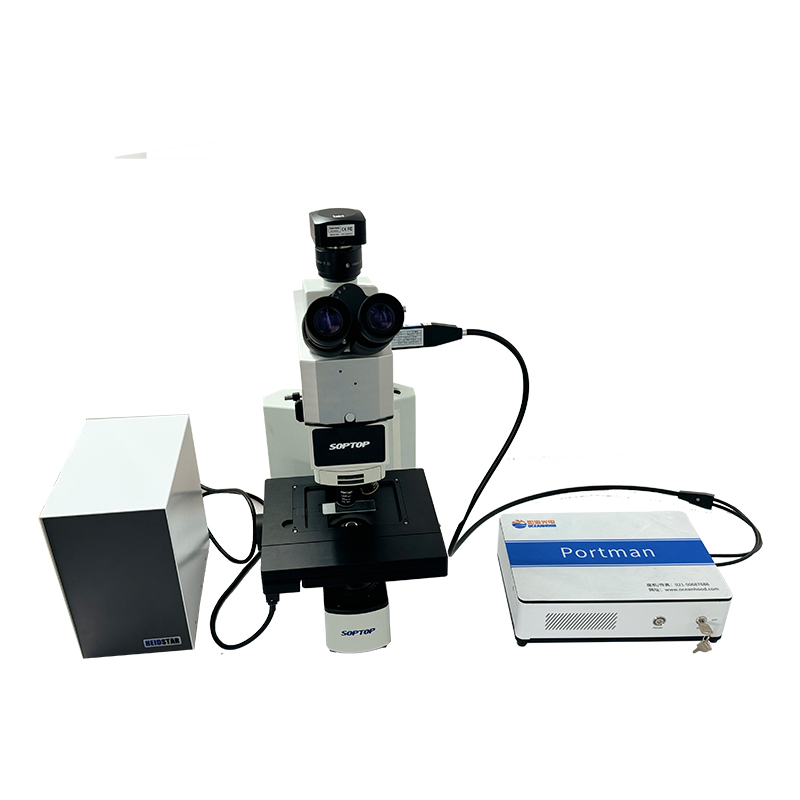

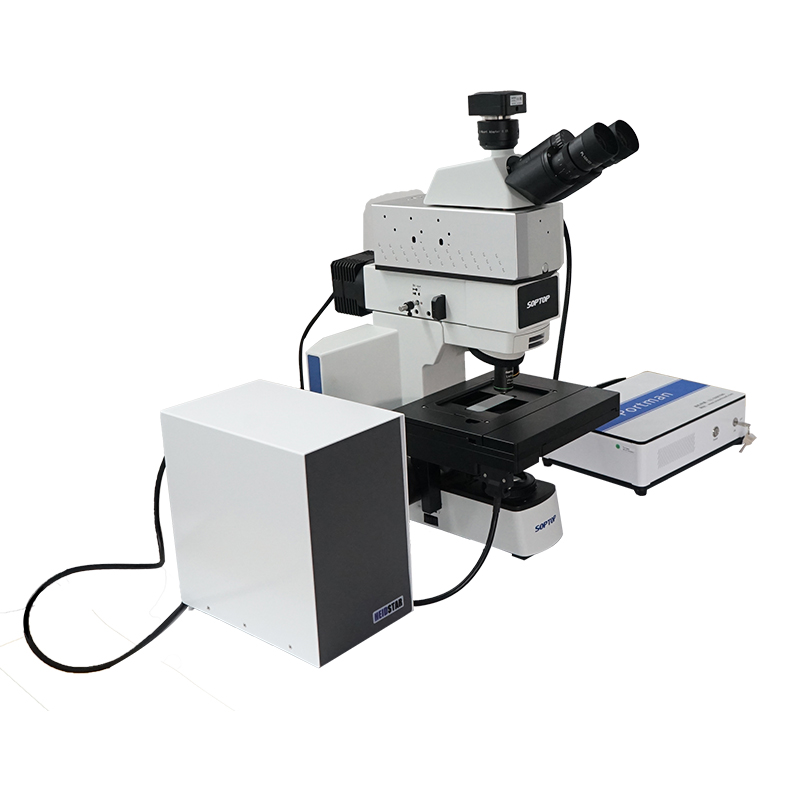

MR532/785/1064顯微拉曼光譜儀是由拉曼三通道模塊、LED光源、金相顯微鏡等部分構成。操作簡單，采集速度快，在短時間內觀察到樣品的微觀結構與拉曼光譜信息，能夠快速幫助用戶對樣品進行檢測與分析。在生物醫療、光致發光、微塑料、二維材料石墨烯等科研領域中廣泛應用。
如海自研的拉曼三通道模塊可以支持532nm、633nm、785nm、830nm、1064nm等任意3個不同激發波長的拉曼光譜測量。模塊中配置光路切換系統，可以通過軟件進行不同波長激發的快速切換，并可對采集的拉曼譜圖進行疊加對比分析。模塊上的探頭可以即插即用，對非常規形態的樣品方便檢測?？筛鶕?jù)用戶已有的顯微鏡定制適配的拉曼三通道模塊，組裝成顯微拉曼光譜儀。
可支持拓展Mapping平臺（即拉曼光譜成像功能），可以對樣品微區進行拉曼光譜成像。用圖像的方式直觀顯示樣品的化學成分分布、表面物理化學性質等更多信息。高精度移動平臺，最小步進1μm，可精確探測到樣品的拉曼信號。軟件功能完善，可實現自動聚焦功能、明場圖像拼接以及mapping圖像顯示。
◆ 三通道激發：多種激發波長快速切換；
◆ 檢測速度快：能夠快速得到樣品的微觀結構與拉曼光譜信息；
◆ 軟件功能全面：自動聚焦、譜圖疊加，明場圖像拼接以及mapping圖像顯示；
◆ 光譜性能優異：儀器的重現性、靈敏度、分辨率等性能優異；
◆ 支持定制拉曼三通道模塊，適配已有顯微鏡；
◆ 靈活便攜：即插即用，可根據樣品狀態調整。
MR532規格參數 |
|
| 項目 | 值 |
| 光譜范圍 | 200-3200cm-1 |
| 光譜分辨率 | <8cm-1 @25μm 狹縫 |
| 光譜頻移示值誤差 | <3cm-1 |
| 光譜頻移重復性 | <1cm-1 |
| 激發波長 | 532±1nm，線寬≤0.2nm |
| 積分時間 | 8ms-30min |
| 激光器壽命 | 5000hrs |
| 物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
| 轉換器 | 內定位5孔轉換器 |
| CCD成像 | 可成像 |
| 載物臺 | 雙層機械式載物臺，尺寸：210mm×140mm；移動范圍：63mm×50mm |
| 落射照明系統 | 6V30W鹵素?zé)?，亮度可調 |
| 調焦結構 | 粗微調同軸，配有限位裝置和鎖緊裝置，粗動行程每圈：30mm，微調手輪格值2μm |
| 尺寸 | 拉曼模塊：300×210×80mm，顯微模塊：550×280×380mm |
| 工作溫度 | 0-45℃ |
| 工作濕度 | 5%-80% |
MR785規格參數 |
|
| 項目 | 值 |
| 光譜范圍 | 200-3000cm-1 |
| 光譜分辨率 | <8cm-1 @25μm Slit |
| 光譜頻移示值誤差 | <3cm-1 |
| 光譜頻移重復性 | <1cm-1 |
| 激發波長 | 785±0.5nm，線寬≤0.08nm |
| 積分時間 | 8ms-30min |
| 激光器壽命 | 10000hrs |
| 物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
| 轉換器 | 內定位5孔轉換器 |
| CCD成像 | 可成像 |
| 載物臺 | 雙層機械式載物臺，尺寸：210mm×140mm；移動范圍：63mm×50mm |
| 落射照明系統 | 6V30W鹵素?zé)?，亮度可調 |
| 調焦結構 | 粗微調同軸，配有限位裝置和鎖緊裝置，粗動行程每圈：30mm，微調手輪格值2μm |
| 尺寸 | 拉曼模塊：300×210×80mm，顯微模塊：550×280×380mm |
| 工作溫度 | 0-45℃ |
| 工作濕度 | 5%-80% |
MR1064規格參數 |
|
| 項目 | 值 |
| 光譜范圍 | 200-2500cm-1 |
| 光譜分辨率 | <15cm-1 @25μm Slit |
| 光譜頻移示值誤差 | <3cm-1 |
| 光譜頻移重復性 | <1cm-1 |
| 激發波長 | 1064±0.5nm，線寬≤0.2nm |
| 積分時間 | 8ms-30min |
| 激光器壽命 | 10000hrs |
| 激光功率穩定性 | ≤3% P-P(@2hrs) |
| 物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
| 轉換器 | 內定位5孔轉換器 |
| CCD成像 | 可成像 |
| 載物臺 | 雙層機械式載物臺，尺寸：210mm×140mm；移動范圍：63mm×50mm |
| 落射照明系統 | 6V30W鹵素?zé)?，亮度可調 |
| 調焦結構 | 粗微調同軸，配有限位裝置和鎖緊裝置，粗動行程每圈：30mm，微調手輪格值2μm |
| 尺寸 | 拉曼模塊：300×210×80mm，顯微模塊：550×280×380mm |
| 工作溫度 | 0-45℃ |
| 工作濕度 | 5%-80% |
