型號 :TMS1000
關鍵詞 :手機油墨孔， 光學元器件， 透過率， 全光譜透過率
400-820-7939
售后聯系信息：021-50687686
It can realize high-precision industrial measurement of 400-1000nm transmittance of mobile phone ink hole. The instrument has high static repeatability (< 0.2%) and dynamic repeatability (< 0.3%), supports manual and automatic detection, and supports dual channel detection.
◆ 雙通道光斑滿足0.1mm-0.8mm；
◆ 支持同時顯示雙通道任意測試光譜范圍，同時顯示測量值、歷史測量值；
◆ 能夠定時進行明暗光譜自校準，同時支持手動校調，全波長機差自定義校準；
◆ 支持手動、自動測量，支持外部觸發控制測試，自定義周期測試等；
◆ 成像清晰準確，曝光時間可自由設定；
◆ 樣品X-Y軸高精度移動，對于主光路支持Z軸手動調節；
◆ 樣品平臺包含防刮傷處理；
◆ 搭配的大功率鎢燈，能夠?qū)y試時間穩定控制在0.7s以內；
◆ 單個樣品在400-1000nm波段內多次測試時靜態重復性能夠達到0.2%以內，動態重復性能夠小于0.2%-0.3%。
手機油墨孔透過率檢測儀 |
|
| 項目 | 值 |
| 光源 | 高功率鹵素燈光源,色溫3200K壽命2000小時 |
| 波長范圍 | 400-1000nm |
| 光譜儀信噪比 | 3400:1 |
| 建議樣品直徑 | 3mm以上 |
| 波長重復性 | 0.2nm |
| 檢出限 | 0.01% |
| 通訊方式 | USB/RS232/Ethernet之一 |
| 入射方式 | 上光源測量 |
| 測量響應時間 | 0.7秒 |
| 檢測區間 | 雙通道測量，左右通道孔徑可調，兼容0.1/0.3/0.5/0.8/1mm幾種規格 |
| 設備尺寸 | 約400mm(L)*300mm(W)*425mm(H) |
| 對焦方式 | 數字相機視頻對焦，相機像素1.23M |
| 軟件 | （1）可顯示單、多個波長數據或者多個波段平均值 （2）數據可以手動和自動存儲 （3）自動判別結果是否超限，OK/NG顯示 （4）可根據用戶標準校準機差 （5）自動實時檢測 （6）光源運行時間記錄 |
| 其它 | （1）設備有遮光罩，防止外界光干擾 （2）設備測量平臺有被測物定位夾具 （3）設備有防被測物被刮花刮傷的處理。 |
我們這次介紹的就是專門針對各類手機、平板電腦屏幕特定2D、2.5D區域的微區透過率快速檢測系統。
此系統當前應用場景主要集中在手機面板的生產測試、平板電腦面板生產測試以及各類小尺寸光學濾片的透過率測試，根據不同的光斑尺寸，可以用于不同類型產品。可以搭配不同的外圍器件或自動化系統，同樣能夠?qū)崿F(xiàn)半自動/全自動測試，只需要搭配合理的平臺，完全能夠達到近乎全自動的水平。
說了這么多，可能很多人都會有疑問，前文提到的油墨IR孔究竟是什么呢？而一直在說的透過率究竟有什么重要之處呢?
我們這里指的IR油墨孔其實就是手機或者平板電腦上在聽筒附近的黑色點狀區域。在這塊區域的屏幕內，經過特殊處理加入了油墨，使得此處的光學透過率能夠達到濾除可見光與紫外光，而使得紅外波長的光正常透過。通過透過的光，屏幕下的傳感器便能夠正常識別距離以及環境的情況，這樣手機就能夠隨著環境光的變化而自動調節亮度，又或者在接聽電話時自動熄屏。當然這只是最基礎的應用，對于不同的條件以及環境，廠商可能也會有不同的應用方式。
透過率表示光線透過介質的能力，是透過透明或半透明體的光通量與其入射光通量的百分率。平行單色光通過均勻、無散射的介質時，光的一部分被吸收，一部分透過介質，還有一部分被介質表面反射。透過率可以表示顯示設備等的透過光的效率。透光率的數值為百分數，取值范圍為0~100%。如果光被介質全部吸收，It=0，T=0。若光全透，則It=I0，T=100%。

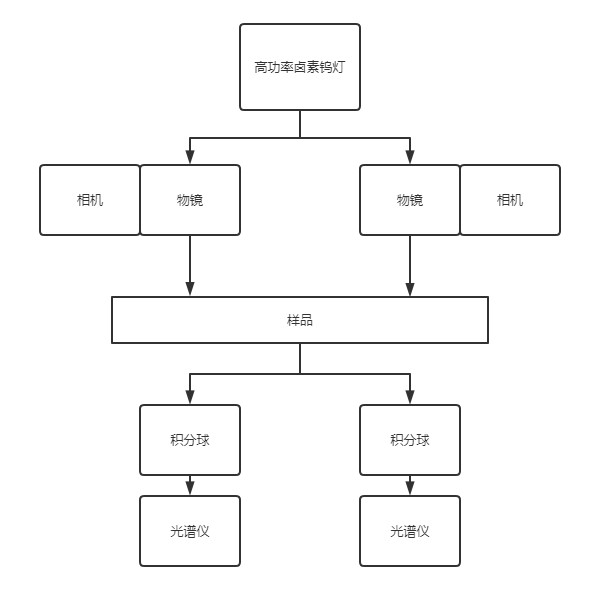

系統通過自帶的高功率鎢燈作為光源，通過物鏡聚焦后，打在樣品表面位置，通過樣品底部的積分球，回收并勻化透過的光線，再輸入到光譜儀內，通過光譜儀對積分球接收到的光進行快速分析。
系統框架
對于透過率檢測，最高檢出限能夠達到0.01%，搭配這套系統，不僅能夠進行透過率趨勢分析與檢測，更能夠?qū)τ诟黝悩悠愤M行精確快檢。
對比市場上同類型產品，大部分使用了進口的核心器件，如海洋光學的光譜儀或愛萬提斯的光譜儀，而我們?nèi)绾９怆娮鳛閲鴥?nèi)同等級別的光譜儀生產廠商，在擁有光纖光譜儀作為核心技術的基礎上，獨立研發了這款微區透過率系統，能夠在核心完全自研的基礎上，達到測試系統的全自主研發生產。
