型號 : MR785
關鍵詞 :顯微拉曼測量系統；拉曼光譜儀
400-820-7939
售后聯系信息：021-50687686

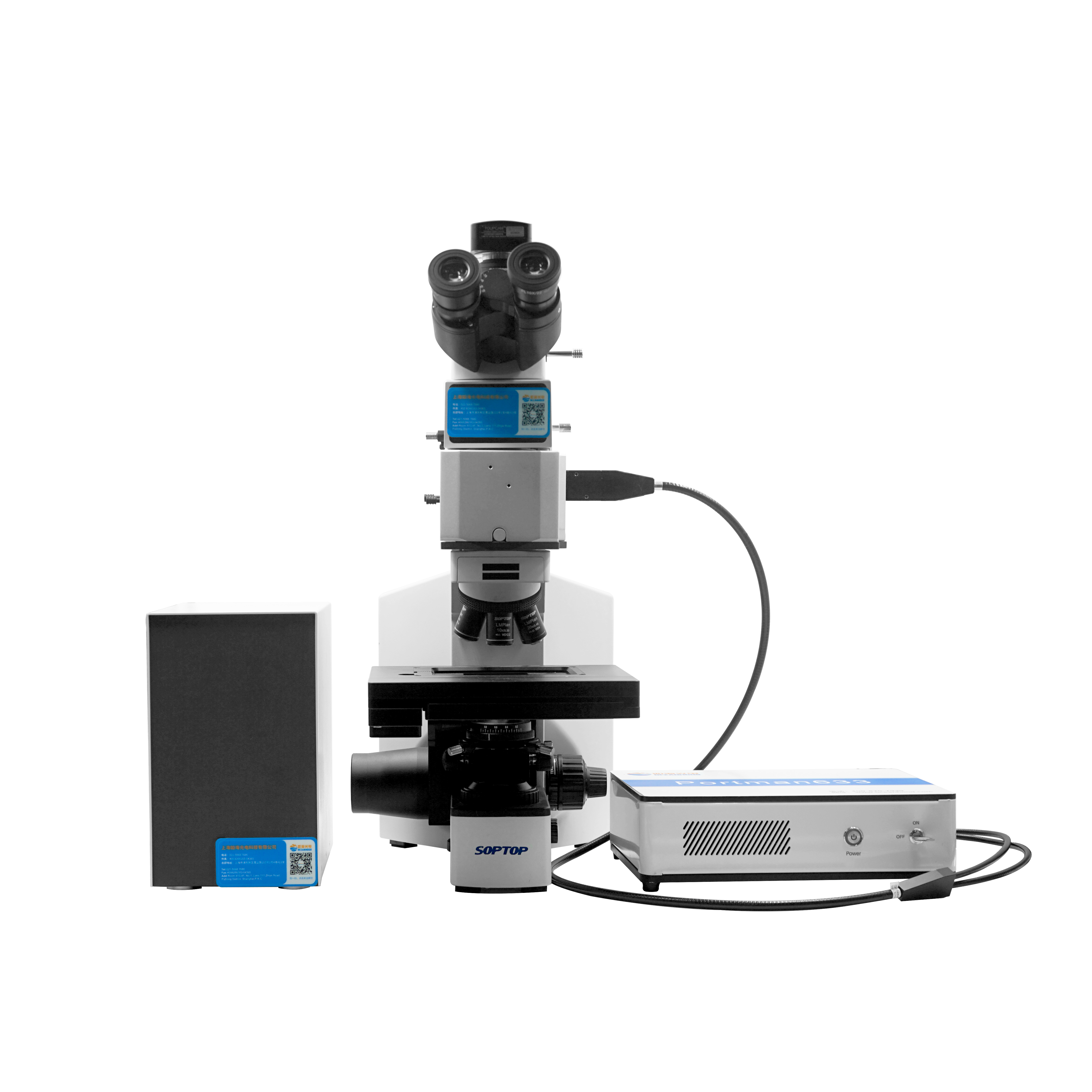

顯微拉曼測量系統，由光纖光譜儀、拉曼穩譜激光器、拉曼探頭、LED光源、金相顯微鏡等部分構成，通過把光譜模塊集成到顯微鏡上，實現拉曼光譜信息的測量。系統自由靈活，具備對微小區域?qū)崟r成像和采集該區域物體拉曼光譜的能力，幫助用戶快速對樣品微觀結構，微觀光譜信息的測試和分析；相比于傳統的拉曼光譜儀，MR拉曼光譜儀具有重現性好，測量速度快，靈敏度高等特點；適用于固體、粉末和液體等樣品。主要應用領域為生物醫療、寶石鑒定、納米材料、高分子材料、細胞探測等。
◆ 空間分辨率和光譜分辨率高；
◆ 穩定性好；
◆ 耦合效率高。
產品參數 |
|
| 項目 | 值 |
| 整機尺寸 | 300×200×62 mm |
| 整機重量 | 3.7kg（不含顯微鏡） |
| 光譜范圍 | 200-3200cm-1 |
| 波長分辨率 | 10cm-1@25μm slit |
| 激發波長 | 785±0.5nm,線寬≤0.08nm |
| 波長穩定性 | <0.01nm/℃(標準) |
| 激光功率穩定性 | ≤2%P-P(@2hrs) |
| 激光器壽命 | 10000hrs |
| 電源電壓 | 100-240V AC@50/60Hz |
| 輸出功率 | 0-500mW可調 |
| 濾光片激光截止深度 | OD8 |
| 物鏡 | 無限遠長工作距平場消色差金相物鏡10X 20X 50X |
| 轉換器 | 內定位5孔轉換器 |
| CCD成像 | 可成像 |
| 工作溫度 | 0-45℃ |
| 工作濕度 | 5%-80% |
1. 應用領域
v 生物醫療
v 生物細胞檢測
v 石油化工
v 材料分析
v 光學實驗教學
v 納米材料表征
v 寶石鑒定
2. 操作步驟
? 顯微成像操作步驟：
1) 使用HDMI連線連接相機和顯示屏,連接相機DC 5V電源;
2) 連接顯微鏡底座背部220V電源,顯微鏡底部左右兩端分別為透射和反射的照明光源開關,依據所選應用選擇照明開關和光照亮度；
3) 旋轉轉換器選擇合適倍率物鏡；
4) 調節三維平臺,聚焦物體使目標成清晰像。
? 拉曼測量操作步驟：
1) 在計算機上安裝UspectralPlus軟件,軟件安裝過程中,會自動安裝光譜儀驅動程序；
2) 電源接口連接5V/2A電源, 用USB數據線將光譜儀與計算機連接；
3) 打開UspectralPlus軟件進行激光器、光譜儀參數控制（使用說明詳見UspectralPlus軟件使用說明書）；
4) 給探頭安裝好需要的采樣附件后,將探頭對準樣品,操作UspectralPlus軟件對需檢測的樣品進行數據采集；
5) 采集完數據后,可用UspectralPlus軟件進行數據處理。
3. 保養與維護
1) 光譜儀保養：
v 光譜儀在不使用時,需存放在室溫、干燥、無塵的環境中,因為溫度過高或過低、濕度過重、灰塵積累都可能會影響光譜儀的使用精度。
2) 光譜儀維護：
v 若該光譜儀無法正常使用,請及時與我們的客服人員（021-50687686）聯系,未經本公司許可,切勿自行拆卸影響保修。產品保修期限及保修條款詳見保修卡,請您妥善保管保修卡。
4. 注意事項
1) 使用說明：
v 光譜儀在工作時,請不要將光譜儀置于桌子邊緣或其他易掉落的地方,以防光譜儀摔落,造成損壞或影響光譜儀的使用精度；
v 若使用Pad平板設備驅動光譜儀時,請確認光譜儀供電是否穩定；
v 光譜儀在使用和存放時,務必保證光纖的折彎半徑不小于80mm,且勿用力拉扯、擠壓、扭曲導致斷芯。
v 光譜儀使用完畢后請及時給探頭戴上防塵帽。
2) 安全說明：
v 在光譜儀使用過程中,激光信號傳輸時眼睛請勿直視探頭前端出光口,以防灼傷視網膜；
v 產品在最終使用結束或需要報廢時,請遵守國家及當?shù)丨h(huán)境保護要求,切勿隨意丟棄。
