鋼材的使用幾乎遍及各行各業及生活的每個角落，腐蝕所帶來的影響和災害雖悄無聲息，卻如同地震，火災一樣，具有極強的破壞力。全世界每年因金屬腐蝕造成的直接經濟損失可達8000億~10000億美元，歷年統計數據顯示腐蝕造成的損失約為臺風、地震、洪水等自然災害的4~6倍，而腐蝕帶來的經濟損失可以達到國家經濟總量的3%~4%。
為什么要研究銹層組成？
據1998年腐蝕調查的結果，我國因腐蝕問題造成的損失已達到2800億元。車輛、橋梁、建筑塔架等鋼材長期暴露于大氣之中，腐蝕是造成其性能下降甚至損壞的重要原因。對于建筑物中的鋼材，銹蝕會直接影響到服役結構和構件的承載能力，銹蝕膨脹會影響混凝土結構，發生層裂和銹脹裂縫，嚴重時甚至可能造成橋梁或建筑的結構提前失效甚至倒塌。而且鋼材腐蝕生成的紅銹，在流淌時也會嚴重影響周邊的混凝土建筑物和環境。因此鋼材腐蝕問題一直是研究的熱點。
對于鋼材而言，其耐蝕機理與銹層的組成與結構密切相關，因此對腐蝕銹層的成分及結構進行分析，探討銹層的組成物相是非常重要的課題。目前國內主要使用X射線和紅外光譜儀，需要對銹層進行取樣，且存在較大的人為誤差。而拉曼光譜不需要取樣，可以直接對基體上不同點位處的銹層進行原位無損檢測，并且檢測結果快速準確。
如海光電使用RMS1000便攜式拉曼設備，可以對鋼材銹蝕層的不同點位進行原位檢測，搭配顯微還可實現微區成像功能。測得的拉曼譜圖與數據庫及文獻對比，可鑒別不同銹蝕成分，對鋼材的銹蝕進行研究。
基本原理
拉曼光譜是通過高能量、窄線寬激光激發樣品的拉曼散射信號，利用光纖光譜儀探測接收不同波數的拉曼散射信號。由于拉曼光譜本身具有高特異性，不同物質不同結構的拉曼光譜理論上并不相同，因此拉曼光譜又被稱為“指紋光譜”。其由于快速、無損、準確的特點廣泛運用在各個領域。
實驗儀器搭建及樣品
本次檢測使用如海光電785nm便攜式微型拉曼光譜儀RMS1000，并搭配顯微鏡和顯微拉曼適配模組。

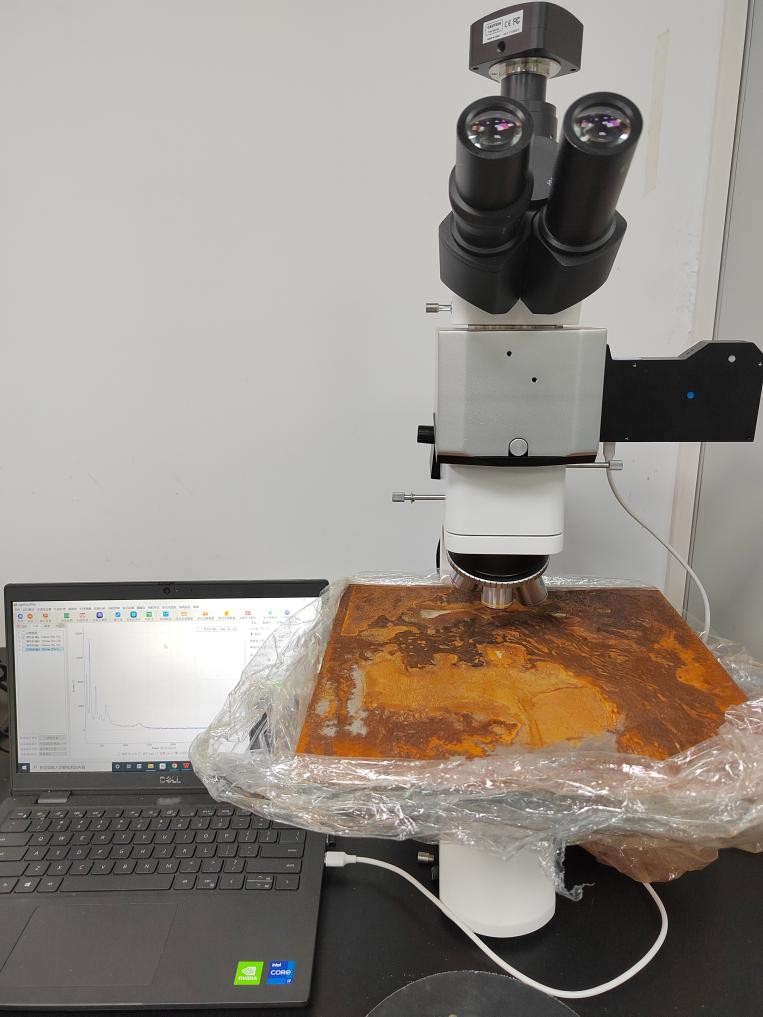

圖1 RMS1000搭配顯微拉曼成像

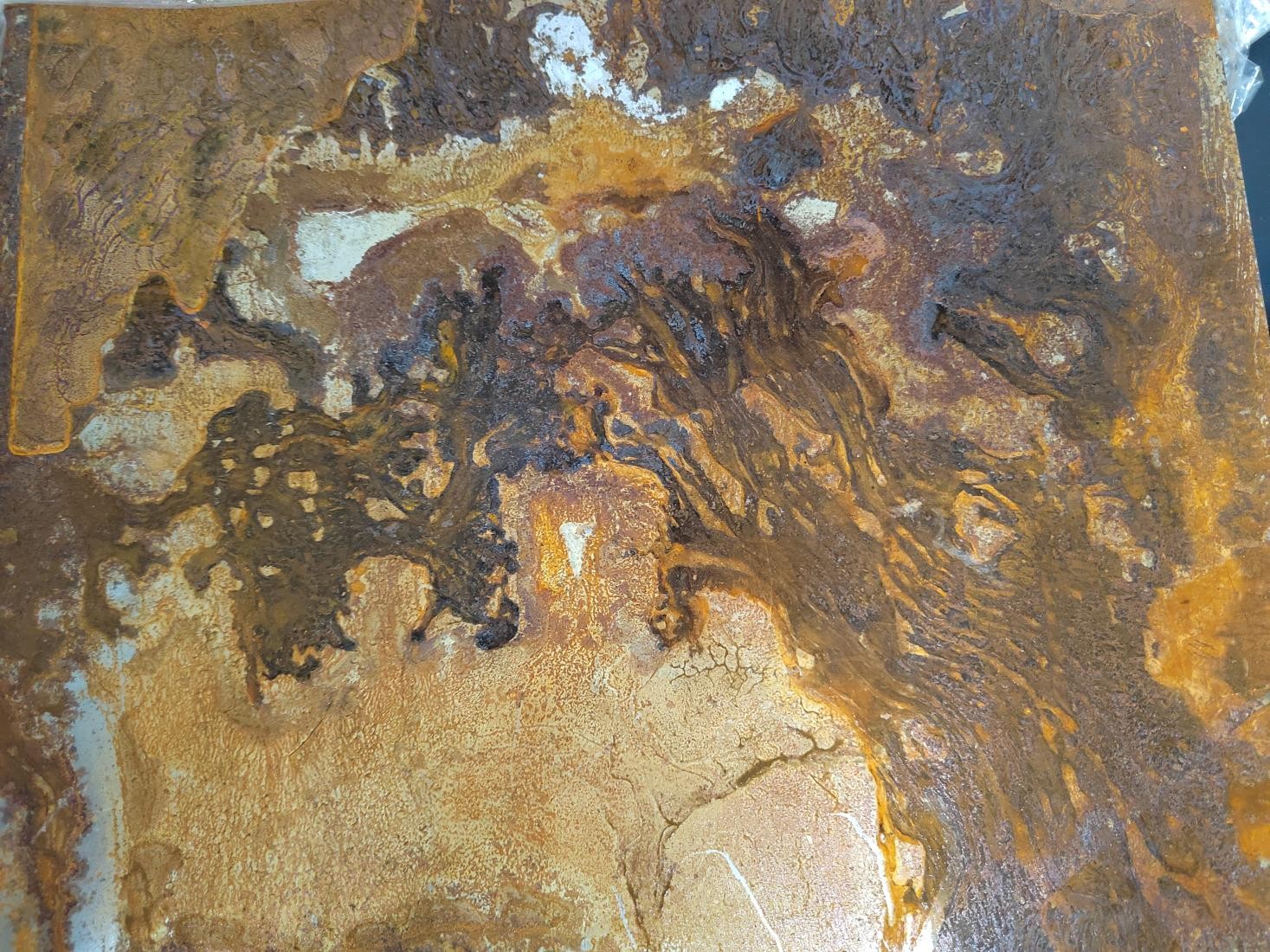

圖2 鋼板銹層試樣
實驗過程
在鋼板銹層上選擇五個檢測點位，實驗樣品編號為a、b、c、d、e，a點為黑色銹層，b、c、e分別為不同位置、不同顏色深淺的黃色銹層，d為白色銹層。分別對五個樣品點位的銹層進行顯微成像和拉曼檢測。

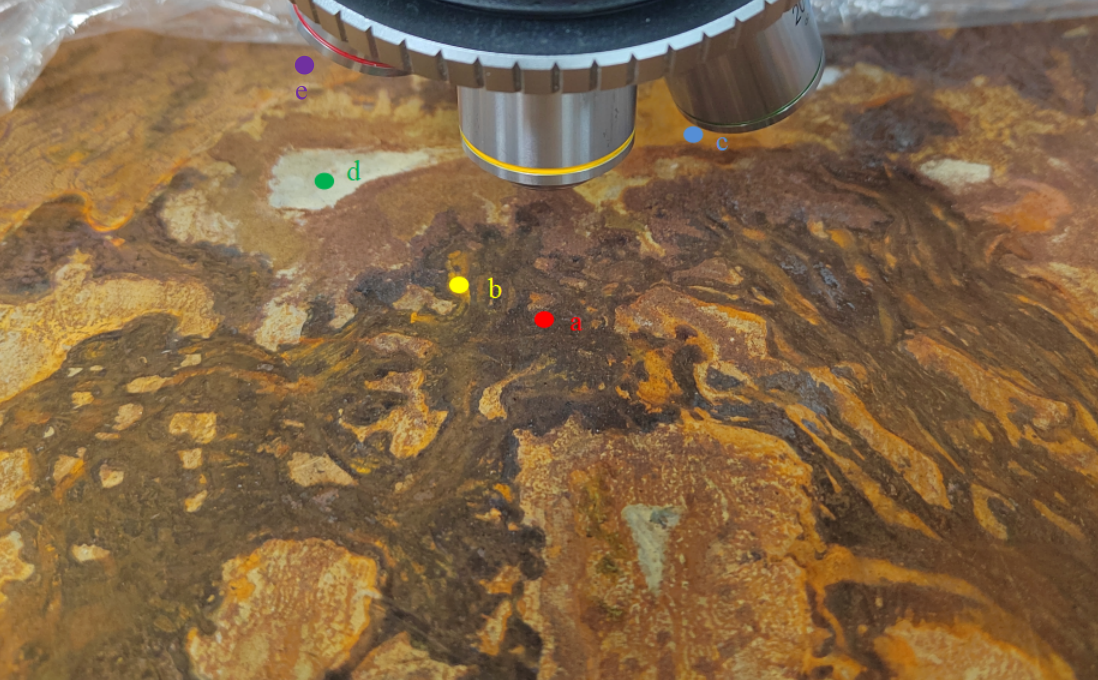

圖3 采樣點位置示意圖
五個樣品點位的成像圖：
用RMS1000對樣品進行測試，并對樣品拉曼光譜進行預處理去除基線后可得到下圖譜：

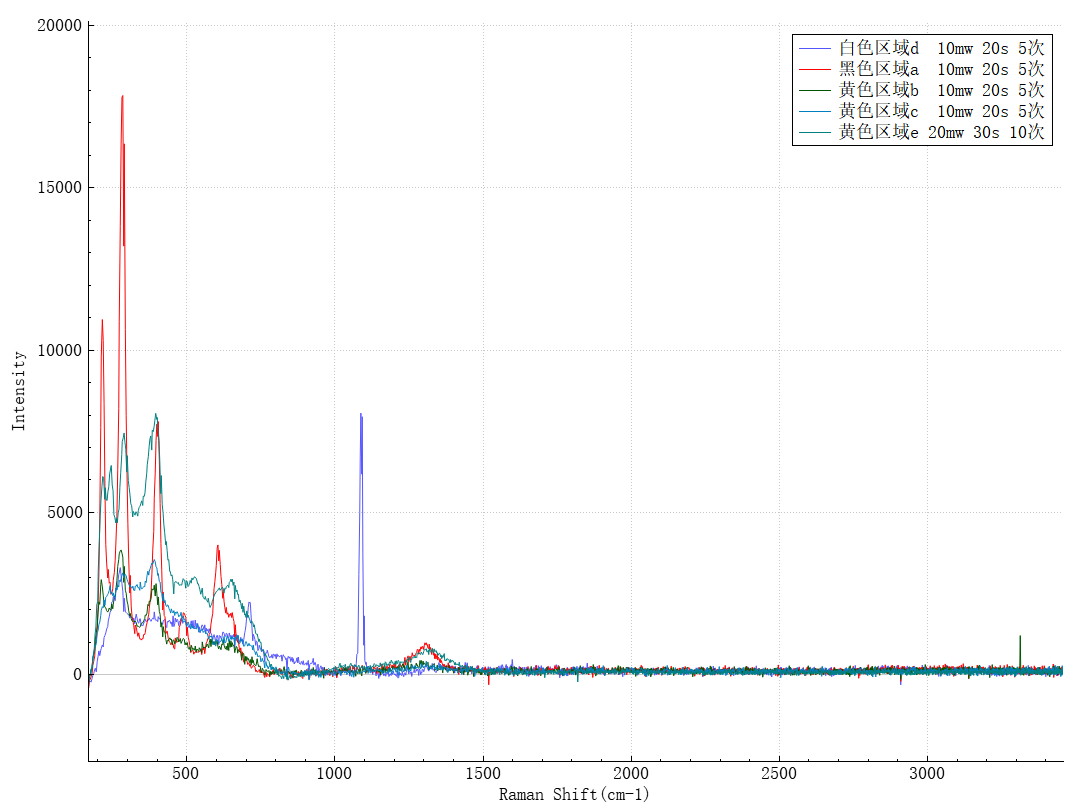

圖4 785nm激發拉曼測試結果
圖4顯示，不同顏色銹層有明顯不同的拉曼信號峰，且拉曼信號集中在1500cm-1以下的低波數區域。

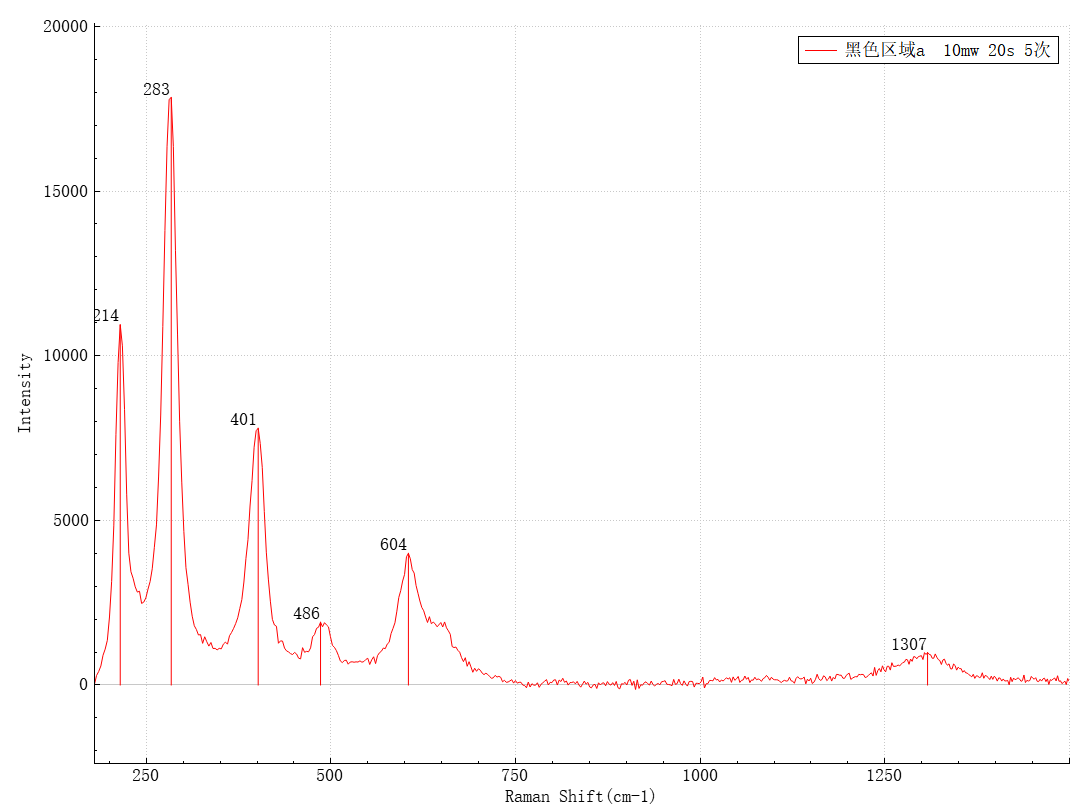

其中黑色銹層在214cm-1、283cm-1、401cm-1、486cm-1、604cm-1處出現明顯的拉曼信號峰，且486cm-1和604cm-1處信號峰為黑色銹層區別于其他銹層的拉曼信號。
圖5 黑色銹層拉曼信號
白色區域在275cm-1、709cm-1、1087cm-1處有明顯的拉曼信號峰，其中709cm-1處和1087cm-1處拉曼峰位與其他顏色銹層信號區分度明顯。

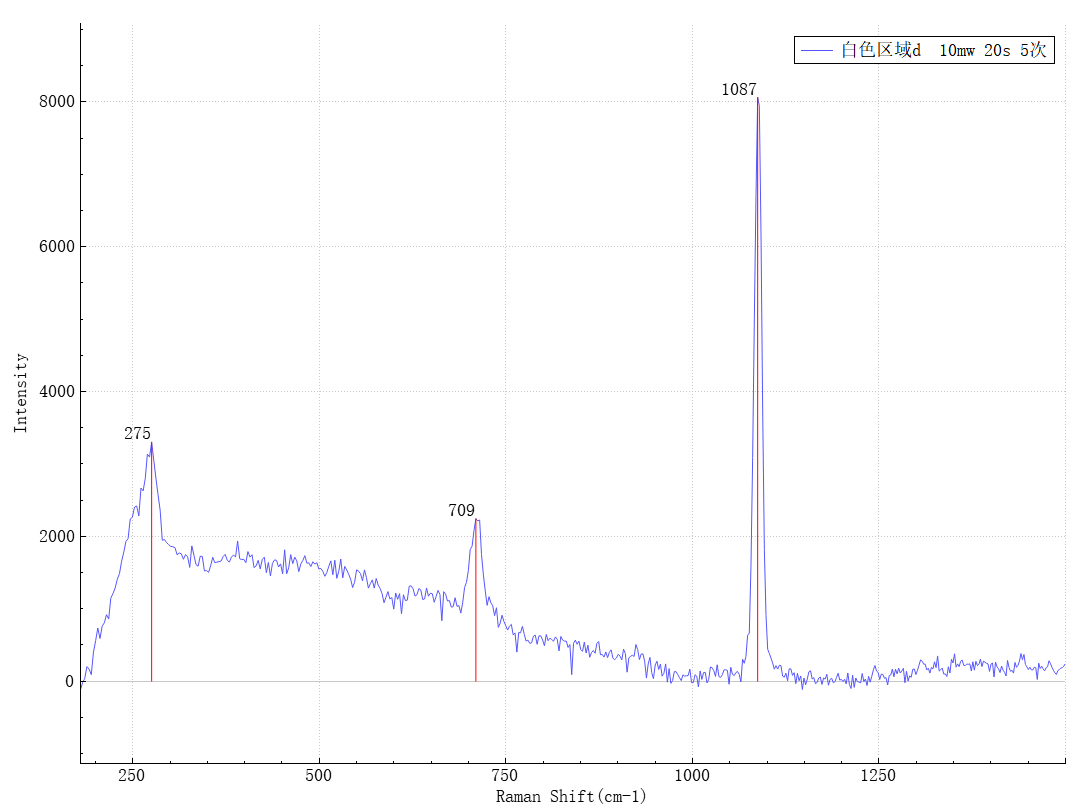

圖6 白色銹層拉曼信號
三個黃色區域采樣點信號有所差異，b點在211cm-1、278cm-1、396cm-1有拉曼信號，c點在240cm-1、283cm-1、387cm-1處有拉曼信號，e點在216cm-1、242cm-1、248cm-1、394cm-1處有拉曼信號。

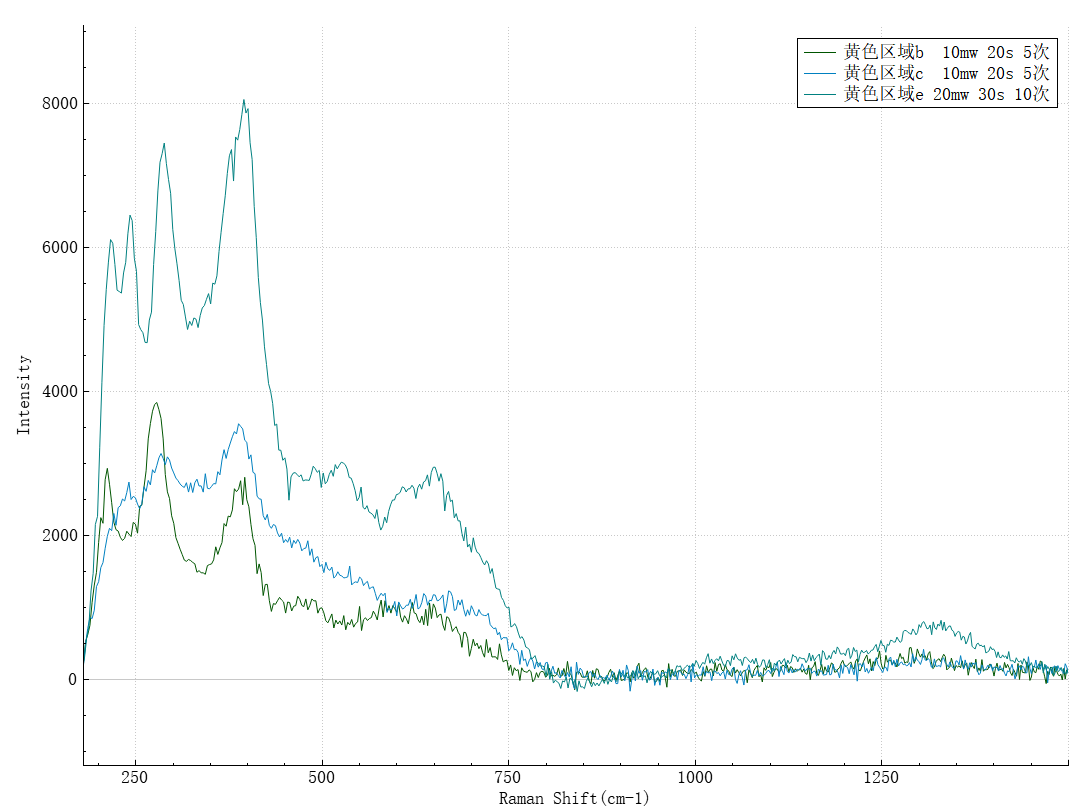

圖7 黃色銹層拉曼信號
各采樣點位拉曼信號峰位如下：

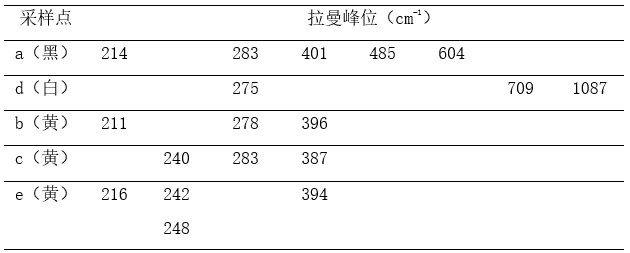

各采樣點拉曼峰位
實驗結論
本實驗利用顯微拉曼系統采集了五個區域，三種不同顏色的樣品拉曼光譜。實驗結果顯示不同顏色銹層間的拉曼信號峰位差異較大，使用785nm拉曼可對不同顏色銹層進行區分。
樣品信號中可觀察到Fe2O3的峰位（a點283cm-1，b點278cm-1，c點283cm-1，d點275cm-1），可觀察到羥基氧化鐵α-FeOOH的峰位（a點401cm-1，b點396cm-1，c點387cm-1，e點394cm-1），α-FeOOH中O-H彎曲振動特征峰為397cm-1。
[1]楊曉梅.鋼大氣腐蝕銹層的紅外、拉曼光譜研究.光譜學與光譜分析，2006，26（12）：2247；
[2]YANG Xiao-mei. Spectroscopy and Spectral Analysis(光譜學與光譜分析)，2000，20（3）：347；
[3]Raman A, Kuban B, Razvan A, Corros. Sci., 1991.31(12):1295;
[4]Yamashita M, Miyuki H, Mastsuda Y, et al. Corros. Sci., 1994.34(2):283;
[5]Dunnwald J, Otto A. Corros. Sci., 1989.29(10):1167;
[6]JING GuI, T.M.DEVINE. Corros. Sci., 1994.36(3):441;
[7]胡濤，路欣，閆研.用純鐵氧化法生長的鐵氧化物樣品的拉曼光譜研究.光譜學與光譜分析，2004，24（9）：1072；
