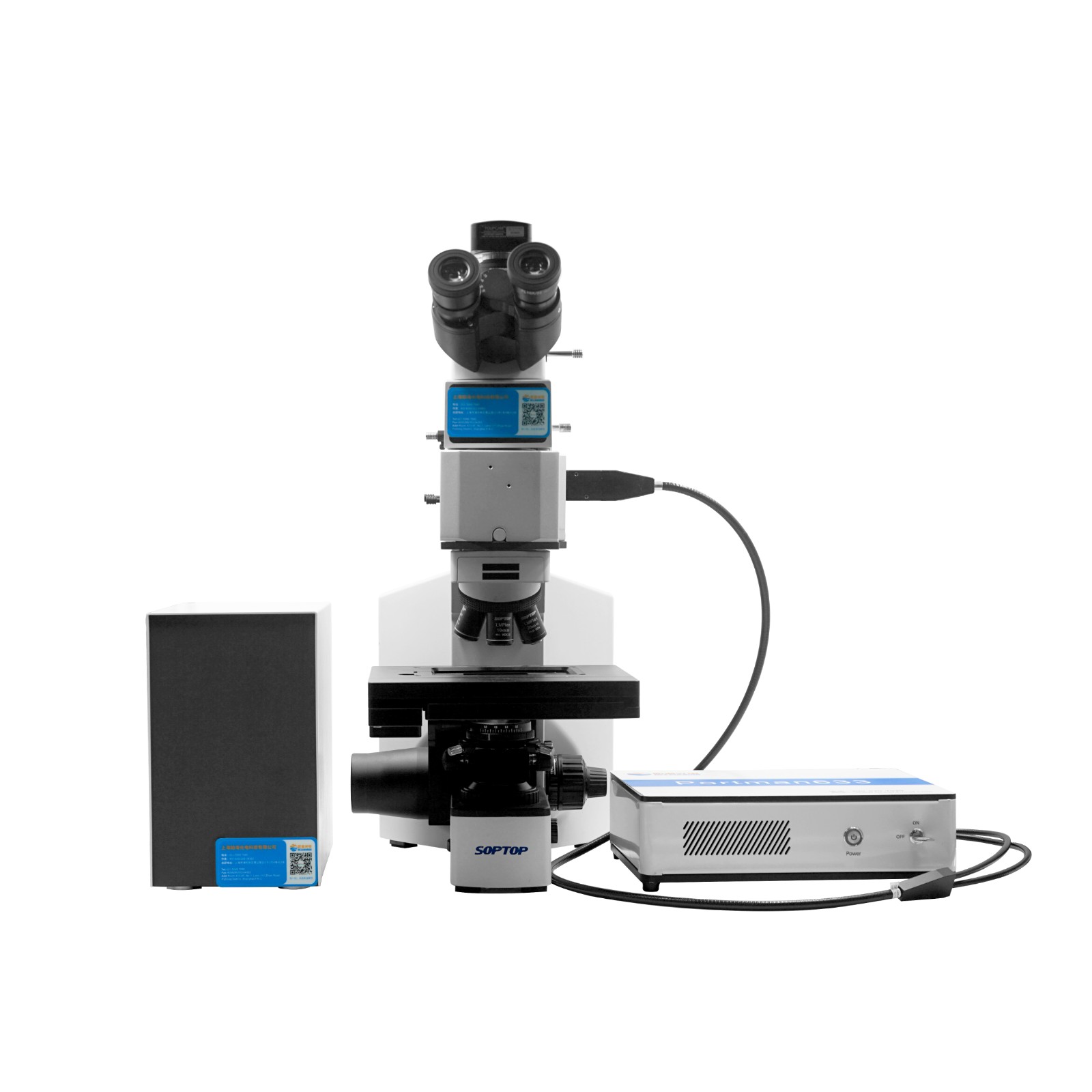

顯微拉曼光譜儀是一種用于研究物質的化學成分和結構的儀器。它基于拉曼散射現象，通過測量樣品散射光的頻率變化來獲取樣品的拉曼光譜信息。下面將介紹顯微拉曼光譜儀的結構和主要組成部分。
1.激光源：顯微拉曼光譜儀通常采用激光作為激發光源，常見的激光包括氦氖激光、二極管激光等。激光源的功率和波長可以根據不同的樣品要求進行選擇。
2.光學系統：光學系統包括準直器、聚光鏡、偏振片等光學元件，用于將激光聚焦到樣品上，并收集樣品的散射光。光學系統的設計對于獲得高質量的拉曼光譜數據至關重要。
3.樣品臺：樣品臺用于支撐和定位樣品，通常可以通過XYZ移動平臺進行樣品的精確定位。樣品臺還可以配備加熱器、冷卻器等附件，以滿足不同樣品的要求。
4.光譜儀：光譜儀是顯微拉曼光譜儀的核心部件，用于分析和檢測樣品的拉曼光譜信號。光譜儀通常包括光柵、光電二極管陣列、放大器等元件，用于分光和檢測拉曼光譜信號。
5.顯微鏡系統：顯微鏡系統用于觀察和定位樣品，通常包括目鏡、物鏡、調焦器等元件。顯微鏡系統可以實現對樣品的顯微觀察和定位，從而確保拉曼光譜數據的準確性和可靠性。
6.數據處理系統：數據處理系統用于采集、處理和分析拉曼光譜數據，通常包括計算機、數據采集卡、數據處理軟件等元件。數據處理系統可以實現對拉曼光譜數據的實時監測和分析，從而得出樣品的化學成分和結構信息。
綜上所述，顯微拉曼光譜儀的結構主要包括激光源、光學系統、樣品臺、光譜儀、顯微鏡系統和數據處理系統等部件。這些部件共同作用，實現對樣品的拉曼光譜分析，為化學研究和材料表征提供了重要的技術手段。
