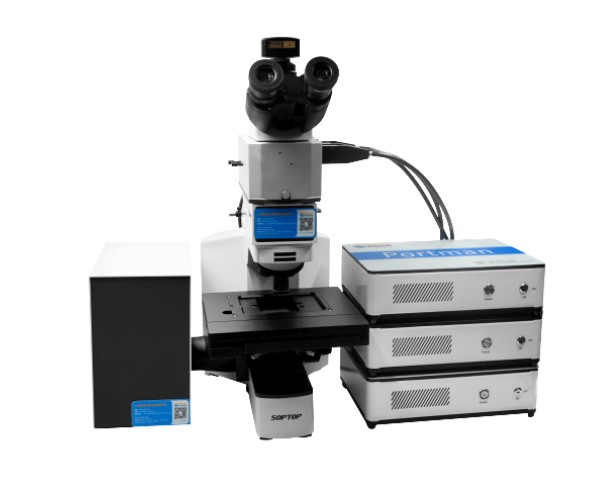

激光拉曼光譜儀就是采用這項技術的一種以拉曼散射為理論基礎的光譜分析儀器，由風冷式氬離子激光器、Leica顯微鏡、光譜儀、CCD探測器及配套的控制系統構成。
拉曼光譜儀的基本部件：
1、激發光源
拉曼光譜儀的激發光源使用激光器，傳統色散型激光拉曼光譜儀通常使用的激光器有Kr離子激光器、Ar離子激光器、Ar+/Kr+激光器、He-Ne激光器和紅寶石脈沖激光器等。
作為激光拉曼光譜儀的光源需符合以下要求：
?、賳尉€輸出功率一般為20～1000mw；
?、诠β实姆€(wěn)定性好，變動不大于1％；
③壽命長，應在1000h以上。
2、外光路系統
外光路系統是從激發光源后面到單色儀前面的一切設備，它包括聚焦透鏡、多次反射鏡、試樣臺、退偏器等。其中試樣臺的設計是最重要的一環，激光束照射在試樣上有兩種方式，一種是90°的方式，另一種是180°的同軸方式。90°方式可以進行極準確的偏振測定，能改進拉曼與瑞利兩種散射的比值，使低頻振動測量較容易；180°方式可獲得最大的激發效率，適于渾濁和微量樣品測定。兩者相比，90°方式比較有利，一般儀器都采用90°方式，亦有采用兩種方式。
3、單色器、瑞利散射光學過濾器和邁克爾遜干涉儀
在色散型激光拉曼光譜儀中要求單色器的雜散光最小和色散性好。為降低瑞利散射及雜散光，通常使用雙光柵或三光柵組合的單色器；使用多光柵必然要降低光通量，目前大都使用平面全息光柵；若使用凹面全息光柵，可減少反射鏡，提高光的反射效率。
