油墨孔是手機在聽筒附近的黑色點狀區域。這塊區域的屏幕加入了特殊油墨，使得此處的光學透過率能夠?yàn)V除可見光與紫外光，而紅外波長的光正常透過，屏幕下的傳感器便能夠正常識別距離以及環境的情況，手機隨環境光的變化而自動調節亮度，或在接聽電話時自動熄屏等。本實驗的目的在于測量手機油墨孔的透射率，檢測其合格率。
透光率是許多光學產品的重要技術指標，例如玻璃，太陽能膜，鍍膜玻璃，PC塑料等。透過率的測試原理是用可見光源照射被測材料。傳感器檢測光源的入射光強度以及穿過被測材料后的光強度。透射光強度與入射光強度之比為透射率，以百分比表示。本應用利用 Spider2000測量系統，TEC2000光譜儀，25mm積分球以及光纖等搭建了測量系統。該系統利用鎢燈光源，其發出的光經反射鏡偏轉90度后，由顯微物鏡聚焦后透過手機的油墨孔進入積分球，經過漫反射后光信號最終并被光譜儀接收。

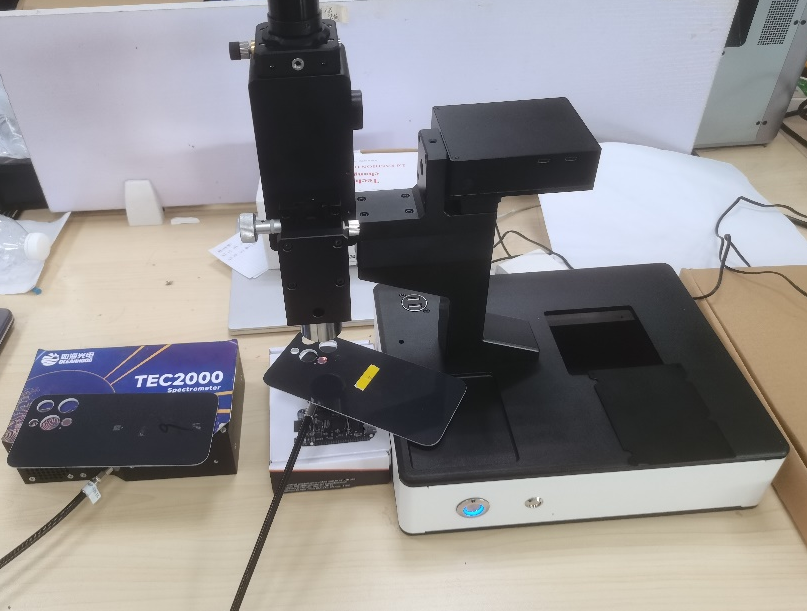

圖1 油墨孔透過率測量的系統搭建

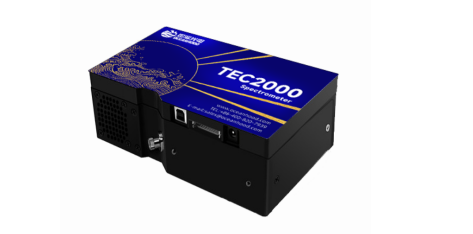

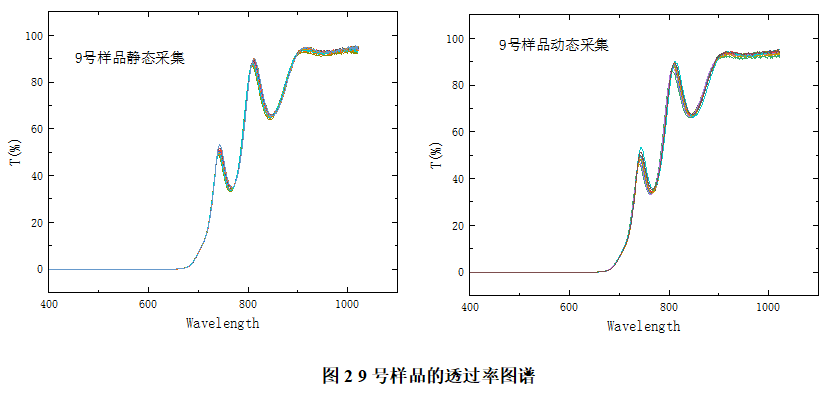

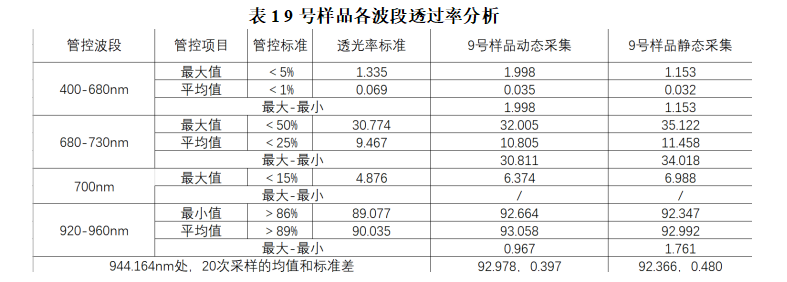

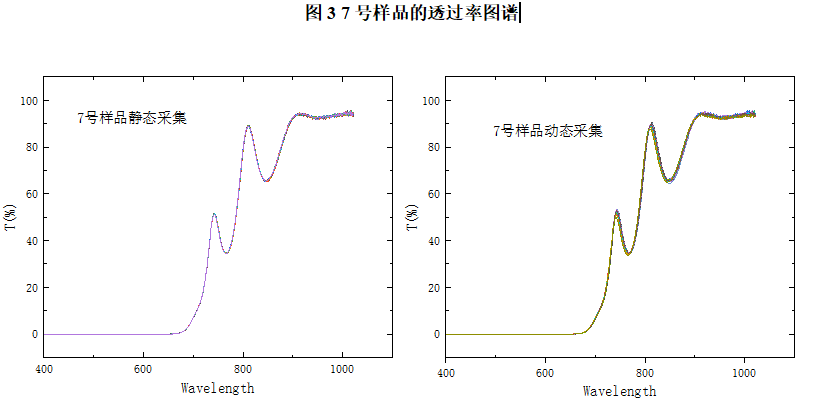

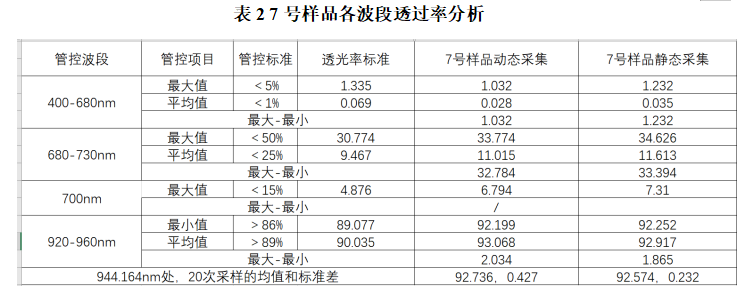

TEC2000 是一款基于對稱CT光路設計的制冷型、背照式微型光纖光譜儀，結構設計小巧，光譜范圍可配置，采用N.A0.11， 分辨率高，最佳可達0.1nm；雜散光低，~5‰。 配置了背照式制冷型CCD，滿足工業現場長時間檢測可靠性要求， 具備良好的光譜響應穩定性和重現性，適應于激光測量、等離子體發射光譜測量、顏色測量、吸光度測量和拉曼測量等多個工業現場測量。是一款科研級的高性能光纖光譜儀。
a.基于傳統CT光路設計，前焦距100mm，后焦距110mm
b.采用NA.0.11 數值孔徑， 分辨率高，最佳可達0.07nm。
c.平臺化設計，可以配置300g/l-2400g/l多種規格光柵。
d. 制冷型CCD，制冷溫度可以根據配置選擇10度或者-5度， 具備低噪聲和良好的穩定性。
e.key-SMA905設計， 可適配如海多芯密排集束多芯光纖， 光纖插拔強度一致性≦7%。
f.配置制冷型背照式CCD檢測器，滿足現場和科研長時間穩定檢測需求。
g.高性能AD量化采樣電路， CCD量化背景噪聲≦10RMS（10ms積分時間）。
h.配置USB、串口多種通訊接口， 配置24PIN交互接口，配置專有DAC和ADC，可實現配套光源的使能、強度控制和功率反饋。
