石墨烯（Graphene）是一種由碳原子以sp2雜化軌道組成六角型呈蜂巢晶格的二維碳納米材料，憑借其特殊的晶體結構性能引起了科學界的廣泛關注和研究，是迄今為止發現的最薄的二維材料。由于石墨烯具有優異的導電性能、導熱性能和力學性能，故其在傳感器、聚合物納米復合材料、光電功能材料、藥物控制釋放等領域表現出眾多潛在的石墨烯應用前景。

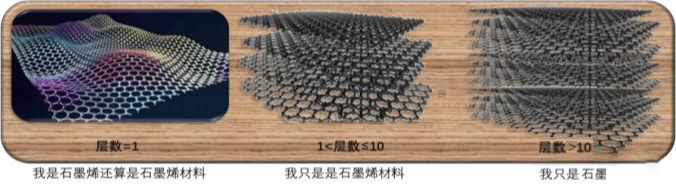

提到石墨烯就不得不提的一個詞，那就是“層數”，如果你買過或正在研究石墨烯你會發現你最關注的也是層數。
單層石墨烯（Graphene）：指由一層以苯環結構（即六角形蜂巢結構）周期性緊密堆積的碳原子構成的一種二維碳材料。
雙層石墨烯（Bilayer or double-layers graphene）：指由兩層以苯環結構（即六角形蜂巢結構）周期性緊密堆積的碳原子以不同堆垛方式（包括AB堆垛、AA堆垛等）堆垛構成的一種二維碳材料。
少層石墨烯（Few layers）：指由3-10層以苯環結構（即六角形蜂巢結構）周期性緊密堆積的碳原子以不同堆垛方式（包括ABC堆垛，ABA堆垛等）堆垛構成的一種二維碳材料。
石墨（Graphite）：C層數超過 10 層。
拉曼光譜檢測作為最常用的石墨烯表征手段之一，能夠快速、無損、有效的分辨出石墨烯的層數。由于石墨烯的單層厚度在原子量級，這就要求拉曼光譜設備必須要具有很高的空間分辨率，并且打在樣品表面上的激光光斑直徑要盡可能的小。如海的MR-3CHANNEL微區拉曼光譜儀可以滿足上面的兩點要求，完全可用于石墨烯的表征。

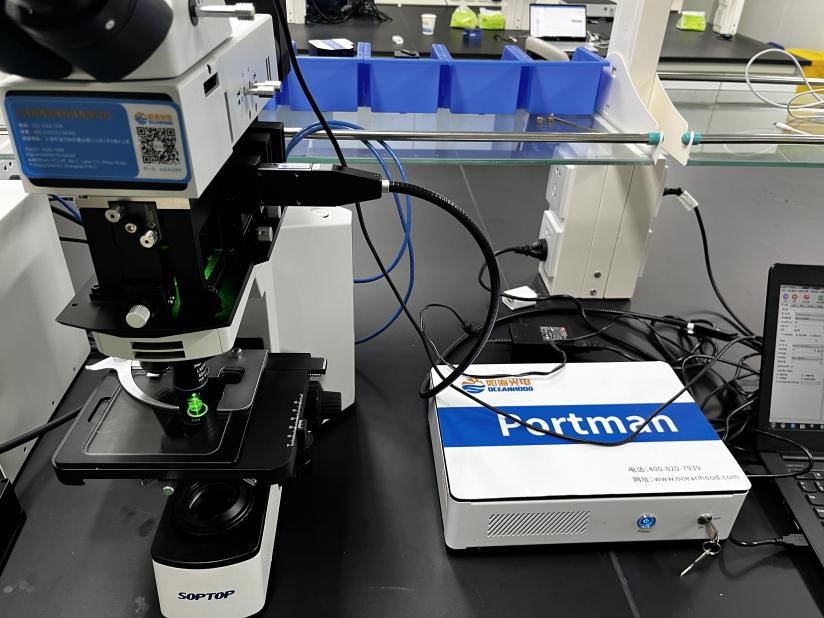

圖1石墨烯樣品測試場景

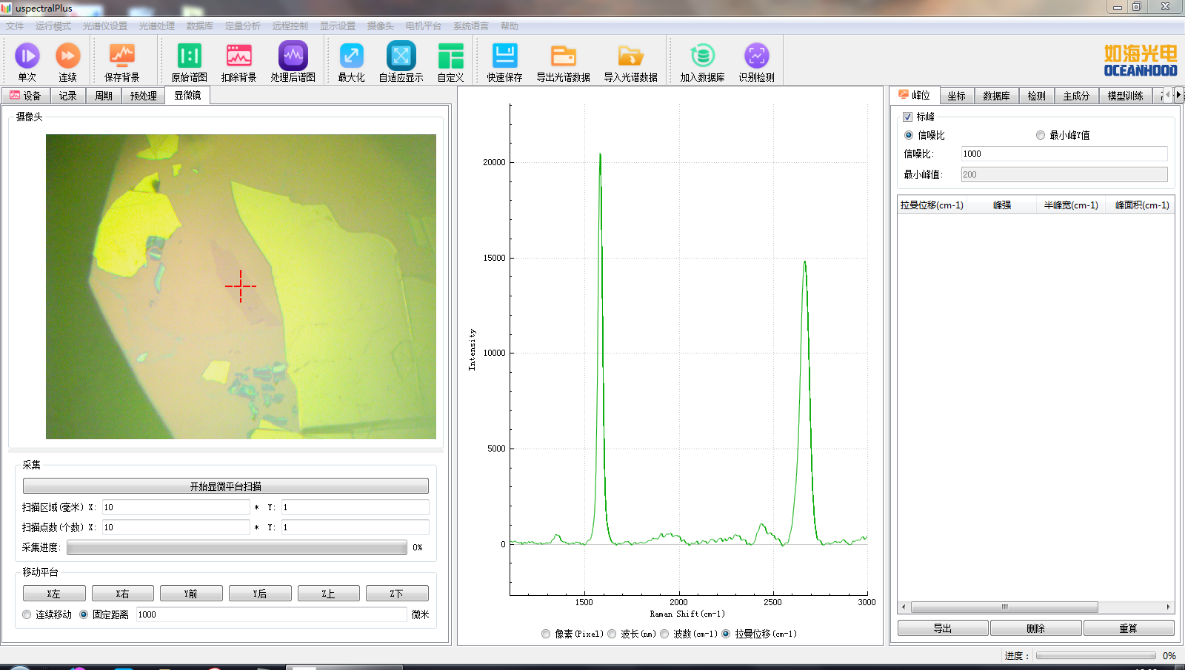

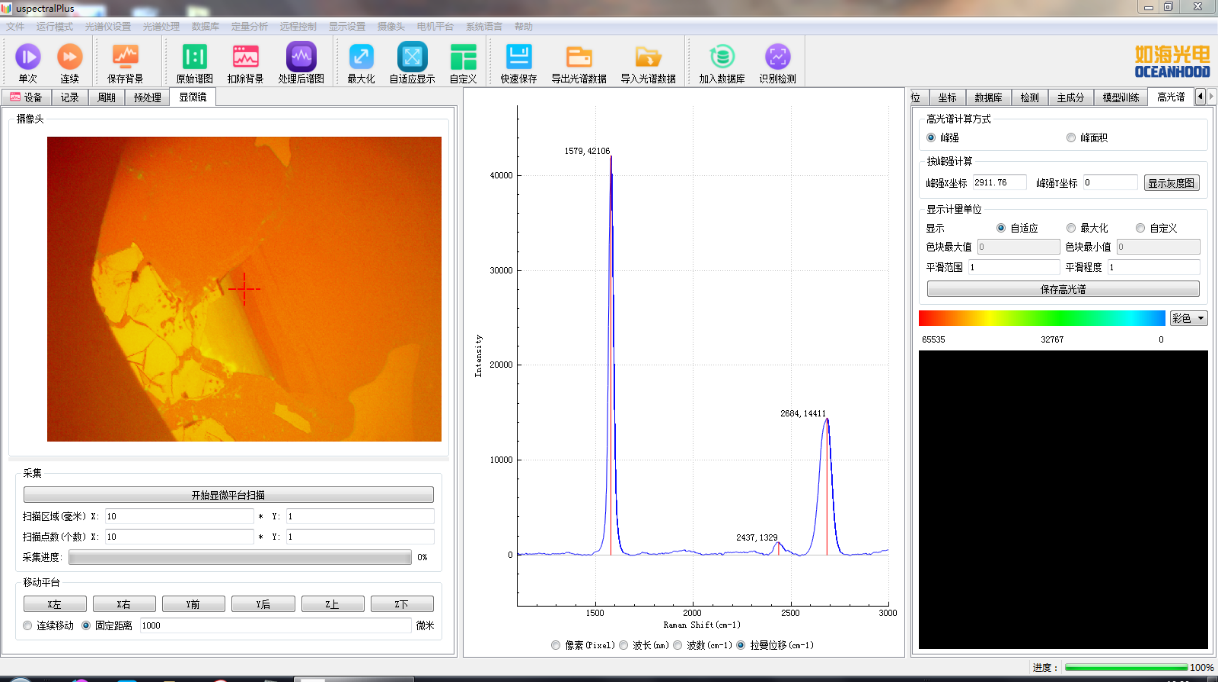

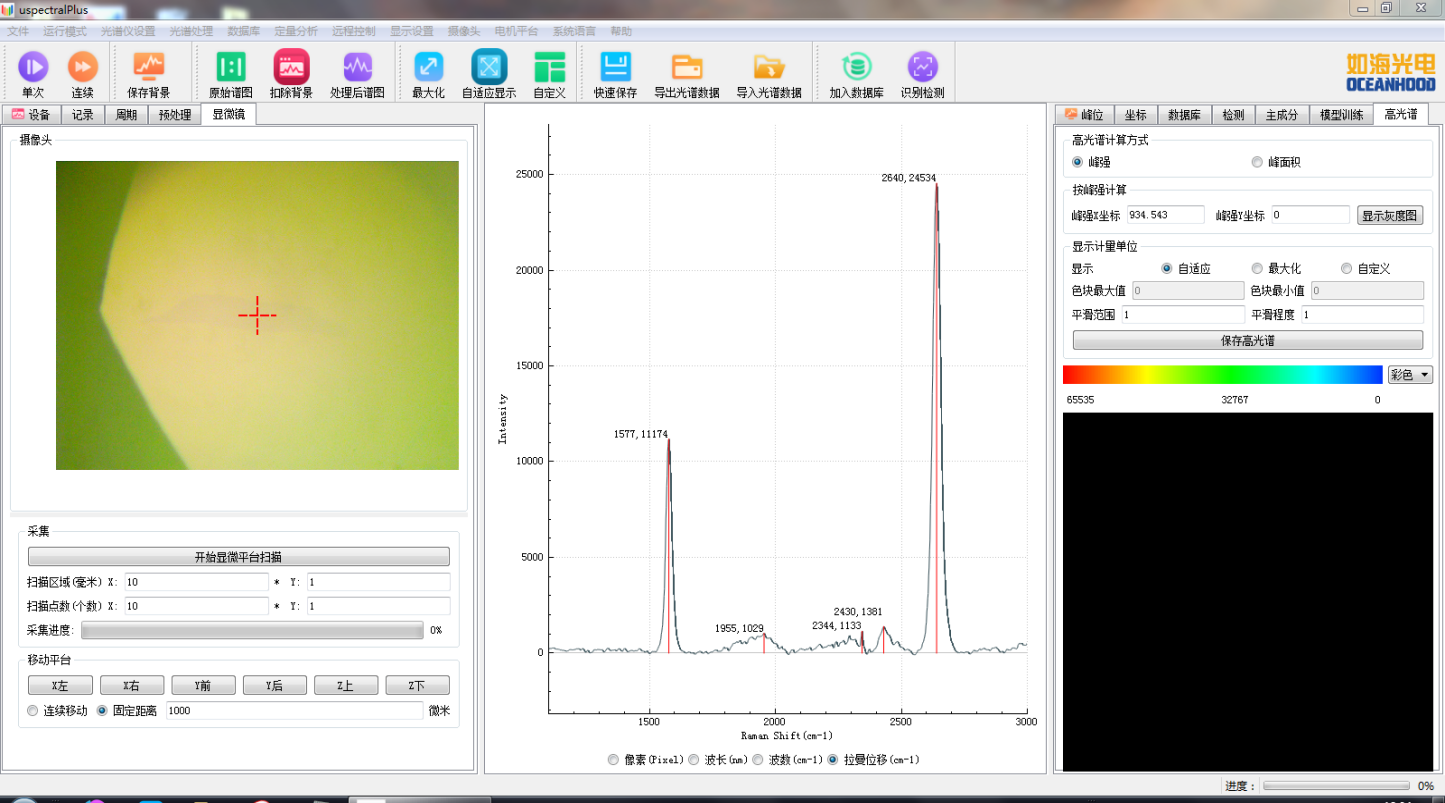

下圖為顯微鏡下的三個石墨烯樣品（SiO2/Si基底），分別為單層石墨烯、雙層石墨烯、少層石墨烯。
a b c
圖2 （a）單層石墨烯 （b）雙層石墨烯 （c）少層石墨烯

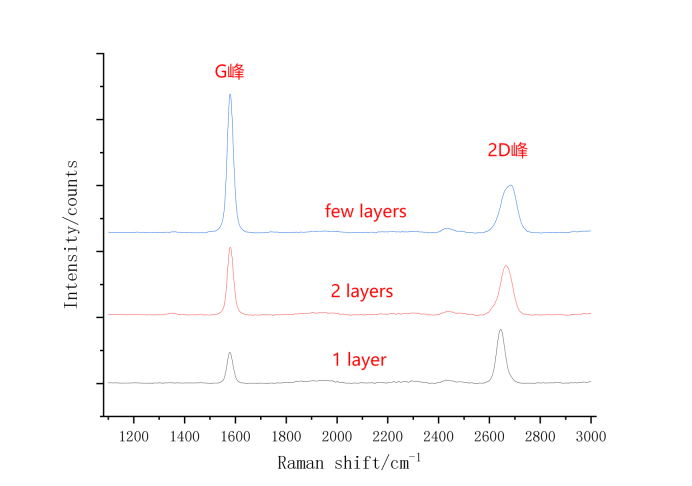

532nm拉曼模塊測試結果如下圖所示：
圖2 不同層數石墨烯拉曼光譜
結果表明，單層石墨烯的G'（2D）峰強度大于G峰，并具有完美的單洛倫茲峰型，隨著層數的增加， G'（2D）峰半峰寬增大且向高波數位移 ，這是因?yàn)?/span>G'（2D）峰產生于一個雙聲子雙共振過程，與石墨烯的能帶結構緊密相關，與此同時G峰、G'（2D）峰的強度比隨著層數的增加而發生變化，為石墨烯層數的判斷提供依據。
儀器推薦

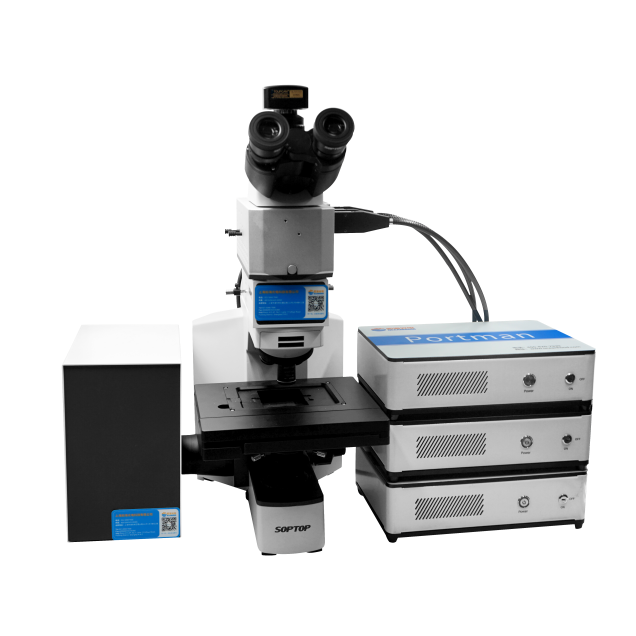

MR-3CHANNEL微區拉曼光譜儀
產品簡介
MR-3CHANNELS系列微區拉曼光譜儀是一款可以對樣品進行目鏡觀察、相機成像、拉曼光譜檢測以及拉曼光譜成像等功能的集成化拉曼光譜儀。儀器由拉曼光譜儀、拉曼共焦模塊、金相顯微鏡等模塊構成，其中光譜模塊可以選擇785nm、532nm、633nm、830nm、1064nm等不同激發波長，且可搭配不同性能，如非制冷、制冷型、深度制冷型的光譜儀，以滿足客戶對不同樣品、檢測精度的不同需求。MR-3CHANNEL擁有三個外接通道，可以同時插入三個不同波長的拉曼光譜儀檢測模塊，并且可在軟件上進行不同光譜儀間的切換，即可實現多波長拉曼的快速自動檢測，目前儀器可支持785nm、532nm、633nm、830nm、1064nm等多個波長。若選配自動平臺，MR系列還可以實現自動點掃描進行高光譜成像。
產品特點
? 三通道激發：多種激發波長快速切換
? 檢測速度塊：能夠快速得到樣品的微觀結構與拉曼光譜信息
? 軟件功能全面：自動聚焦、譜圖疊加，明場圖像拼接以及mapping圖像顯示
? 光譜性能優異：儀器的重現性、靈敏度、分辨率等性能優異
? 支持定制拉曼三通道模塊，適配已有顯微鏡
? 靈活便攜：即插即用，可根據樣品狀態調整
應用領域
高校及科研院所 國防安全 藥物晶型
醫學免疫分析 法醫學鑒定 農業及食品鑒定
環境科學 生物科學 寶石及無機礦物鑒定
微流控 光子晶體測試 納米粒子與新材料
